| 品牌 : | 昆山良工閥門 | 型號 : | J11T |
| 連接形式 : | 螺紋 | 材質 : | 鑄鐵 |
| 公稱通徑 : | 15MM-50MM | 適用介質 : | 水.油品.蒸汽 |
| 壓力環境 : | 1.0MPA -1.6MPA | 工作溫度 : | ≤200 |
| 標準 : | 機械部標準或定做非標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |

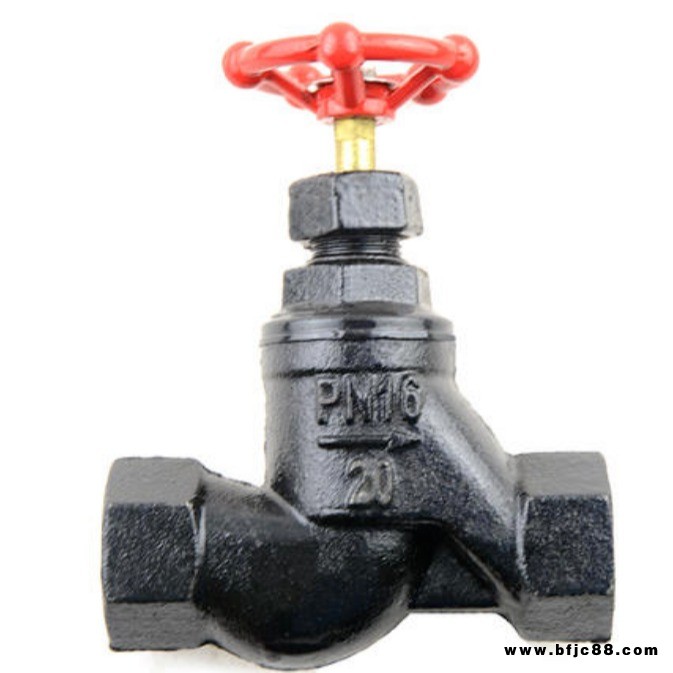

鑄鐵內螺紋截止閥概述
截止閥是一種常用的截斷閥，主要用來按通或截斷管路中的介質，一般不用于調節流量，截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。與閘閥相比，截止閥的結構較簡單，制造與維修都較方便,密封面不易磨損、擦傷，密封性較好，壽命較長,啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。廣泛用于給排水、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。
鑄鐵截止閥用途
鑄鐵截止閥安裝在管路上，作啟閉用，J41T-16型適用于工作溫度≤200℃的水、蒸汽介質管路上，J41W-16型適用于工作溫度≤200℃的油品介質管路上。
截止閥型號：J11T J11W | 公稱通徑：15MM-50MM | 使用壓力：1.0MPA -1.6MPA |
連接方式：螺紋連接 | 截止閥形式：手動 | 主要功能：起開關作用 |
使用介質：水.油品.蒸汽 | 截止閥材質：HT200鑄鐵 | 標準：機械部標準或定做非標 |
鑄鐵截止閥主要技術參數
型號 | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用介質 | |
強度 | 密封 | ||||
J11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 水、蒸氣 |
J11X-16 | 1.6 | 2.4 | 1.8 | ≤200 | 水 |
鑄鐵截止閥主要外形尺寸
型號 | 公稱壓力 | 尺寸(mm) | 重量kg | ||
L | H | D0 | |||
J11T-16 | 15 | 65 | 100 | 60 | 0.66 |
20 | 75 | 104 | 60 | 0.92 | |
25 | 90 | 120 | 75 | 1.53 | |
32 | 105 | 124 | 75 | 1.9 | |
40 | 120 | 136 | 100 | 2.4 | |
50 | 140 | 148 | 100 | 3.4 | |
