| 品牌 : | 昆山良工閥門 | 型號 : | UJ41H |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 不銹鋼 |
| 公稱通徑 : | 15-600（mm） | 適用介質 : | 弱酸堿介質 |
| 壓力環境 : | 高壓 | 工作溫度 : | 高溫 |
| 標準 : | 國標 | 外形 : | 大型 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 二通式 | 3C閥門類別 : | 工業 |
A、本類型閥門有鐵和鋼制。鐵制柱塞閥公稱壓力為PN1。6Mpa,不設閥桿螺母直接閥蓋上車出鐵制的工作溫度為40+80。鋼制柱塞閥的公稱壓為PN2.5?Mpa和4.0?Mpa，公稱通徑為DN15?LDN50?L,工作溫度范圍為-80！+400。適用介質為水蒸汽、油品等等介質。
B、這類型柱塞閥主體材料316L金屬密封特制可為空調專用閥。
C、高壓柱塞閥可替代針型閥，本閥門的公稱壓力為PN16.0Mpa公稱通徑為DN5?LDN6?L，使用介質工作溫度范圍為-20！+400。適用介質為水蒸汽、油品等介質。

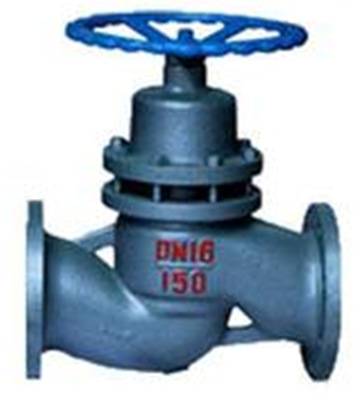

一、高壓柱塞截止閥結構及工作原理： ?
????????柱塞式截止閥是由閥體、閥蓋、閥桿、柱塞、密封圈、手輪等零七八碎件組成。當旋轉手輪時，通過閥桿帶動柱塞，使柱塞頂斜錐面與閥座錐面往復離合，完成閥門的開啟和關閉。 ?
??????在閥門中，柱塞與密封圈間采用過盈配合。通過調節閥蓋固定螺栓的壓緊，使密封圈被壓縮，內圈緊包柱塞外圈緊貼閥腔內壁，這樣在密封圈上所產生的徑向分力將在于流體的壓力，從而保證了密封性，杜 了外泄漏。 ?
?????由于密封圈采用回彈性強，而靡性高的無毒新型密封材料，所以密封可靠、經久耐用。閥座與柱塞的錐面密封部位，采用優質耐靡材料，能保證閥門的使用壽命。 ?
??????本閥門結合柱塞閥的無泄漏優點和截止閥的啟閉快特點，成為一個結構新穎、用途廣泛的新品種。 ?
?
?? ?
?
?二、高壓柱塞截止閥的安裝及維修： ?
???? ?
?
?????1、本公司生產的柱塞式截止閥出廠前每只均經過調試，按標準試壓，持續三分鐘無滲漏使用時只需外表及孔腔清洗干凈，不必拆洗和調整更動，基本上可保證在一年內無須檢修。 ?
?????2、柱塞式截止閥閥門可在管疲乏上任意位置安裝。介質流動方向見閥體上箭頭所示。 ?
?????3、經過一段時間的使用如有滲漏必須先交無效分蘗門開啟后，再將閥蓋上的壓緊螺栓均勻地略加旋緊壓至不漏即可，不宜盲目將螺栓擰得太緊，造成密封圈壓壞，失去密封作用。 ?
?????4、當密封圈損壞需要更換時應注意防止柱塞和新密封圈表面劃痕和碰傷。
?
