| 品牌 : | 博希閥門 | 材質 : | 不銹鋼 鑄鋼 |
| 型號 : | Y13H | 連接形式 : | 螺紋 |
| 適用介質 : | 水 蒸汽 | 公稱通徑 : | DN15-50 |
| 結構形式 : | 活塞式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 美標 |
| 流動方向 : | 單向 | 驅動方式 : | 蒸汽 |
| 零部件及配件 : | 配件 | 形態 : | 膨脹式 |
| 類型(通道位置) : | 直通式 |
不銹鋼內螺紋減壓閥 進口 國標 Y13W-16P(活塞式)的開關動作是由閥后壓力進行控制,當壓力感應器檢測到閥門壓力指示升高時,減壓閥閥門開度減小;當檢測到減壓閥后壓力減小,減壓閥閥門開度增大,以滿足控制要求。絲扣減壓閥廣泛應用于石油、機械、深冷、電子、化工、電力、冶金、天*氣、食品等行業的調壓要求。
二、工作壓力:
不銹鋼內螺紋減壓閥 進口 國標 Y13W-16P在出廠時,調節彈簧處于未壓縮狀態,此時主閥瓣和附閥瓣處于關閉狀態,使用時按順時針轉動調節螺釘,壓縮調節彈簧使膜瓣移頂開附閥瓣,介質由a孔通過附閥座到b孔進入活塞上方,活塞在介質壓力的作用下,向下移動推動主閥瓣離開主閥座,使介質流向閥后。同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推動膜片上移壓縮調節彈簧,附閥瓣隨之向關閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此時的主閥瓣在彈簧力的推動上下移,使主閥瓣與主閥座的間隙減小,介質流量也隨之減小,使閥后壓力也隨之下降到新的平衡。反之當閥后壓力低于調定壓力時,主閥瓣與主閥座的間隙增大,介質流量也隨之增加,使閥后壓力也隨之增高達到新的平衡。
三、主要性能參數:

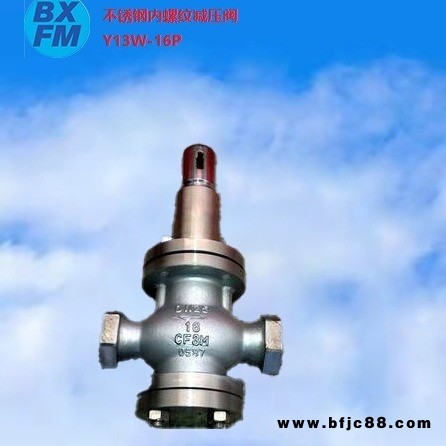

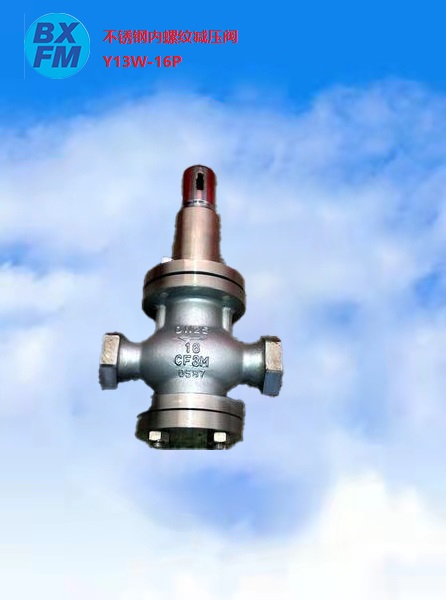

產品名稱:不銹鋼內螺紋減壓閥
產品型號:Y13W-16P,Y13F-16P,Y13H-25C
公稱通徑:DN15-DN50
公稱壓力:PN1.6MPa~PN4.0MPa
連接方式:法蘭
法蘭標準:GB/T9113
閥門材料:不銹鋼、鑄鋼
管道材料:碳鋼
適用介質:蒸汽、*氣,*氣、*氣、二*化*等工業氣體等
適用溫度:≤250℃
驅動方式:自動
出口壓力:0.1-0.8MPa、0.8-1.6MPa
檢驗標準:GB/T12244
