| 加工定制 : | 是 | 型號 : | U11F |
| 品牌 : | 博希閥門 | 材質 : | 不銹鋼 鑄鋼 |
| 連接形式 : | 螺紋 | 公稱通徑 : | DN15-100 |
| 結構形式 : | 填料式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 調節 |
| 類型(通道位置) : | 直通 | 適用介質 : | 蒸汽 |
U11F不銹鋼內螺紋柱塞閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成.當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。

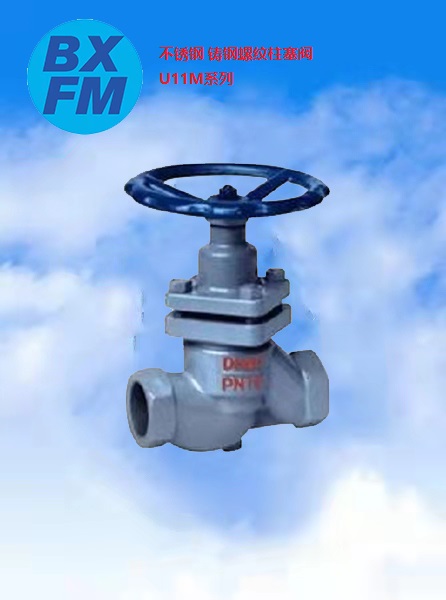

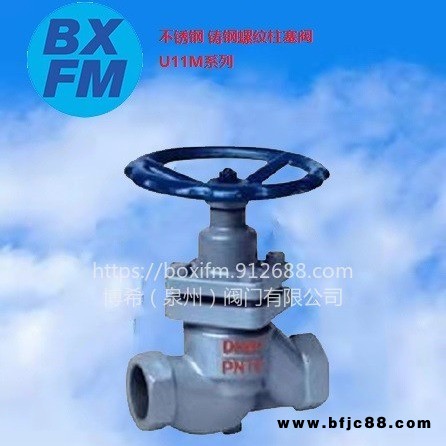

U11F不銹鋼內螺紋柱塞閥
?U11F不銹鋼內螺紋柱塞閥產品概述：
U11F-16P不銹鋼內螺紋柱塞閥是由閥體、閥蓋、閥桿，柱塞，導向、密封環、手輪等零件組成.當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。柱塞截止閥中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性，杜 了內泄漏。由于密封環采用回彈性強，耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞截止閥的使用壽命。柱塞截止閥結合柱塞閥的無泄漏有點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新產品。
主要零件材料明細表：?
閥體材料 ? | 適用溫度 ? | 適用介質 ? | 壓力范圍 ? |
鑄鋼 ? | ≤250℃ ? | 水、蒸汽、油品 ? | PN 1.6-6.4MPa ? |
鑄鐵 ? | ≤180℃ ? | 水、蒸汽、油品 ? | PNl．6 ? |
不銹鋼 ? | ≤200℃ ? | *酸、*酸 ? | 通徑范圍 ? |
含鉬不銹鋼 ? | ≤200℃ ? | 氮、氫、尿素等 ? | DN15-100mm |
主要技術參數：
型號 | 公稱壓力 （MPa） | 實驗壓力MPa | ||
強度（水） | 密封（水） | 氣密封 | ||
U41M-1.6 U11SM-1.6 UJ11H-1.6 | ? 1.6 | ? 2.4 | ? 1.8 | ? ? 0.6 |
U41SM-2.5C | 2.5 | 4.0 | 2.8 | |
壓力試驗：
實驗項目 ? | 實驗介質 ? | 實驗壓力 ? |
壓強實驗 ? | 水 ? | 1.5PN ? |
高壓密封實驗 ? | 水 ? | 1.1 PN ? |
低壓氣密封實驗 ? | 氣 ? | 0 5-0.7MPa |
?
