| 加工定制 : | 否 | 品牌 : | 博希閥門 |
| 型號 : | H41F46 | 種類 : | DDCV雙瓣式 |
| 材質 : | 襯氟 | 連接形式 : | 法蘭 |
| 結構形式 : | 升降式 | 公稱通徑 : | 15-350mm |
| 適用介質 : | 各種高腐蝕化學介質 | 形態 : | 隔膜式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |
博希始終遵循“以質量求信譽?以先進贏客戶”的經營宗旨,以更求實的精神,更優質的產品,更完善的服務去創造一個現代化的企業?
主導產品:自由浮球式疏水閥?熱動力式疏水閥?倒吊桶式疏水閥?可調雙金屬片式疏水閥?杠桿浮球式疏水閥、高溫高壓式疏水閥.付旁路凡而蒸汽疏水閥。
博希閥門公司的產品 德標 美標 國標：疏水閥 截止閥 不銹鋼截止閥 球閥 不銹鋼球閥 柱塞閥 旋塞閥 閘閥 蝶閥 針型閥 減壓閥 電動閥裝置 焊接 螺紋等等。
襯氟升降式法蘭止回閥H41F46
襯氟升降式止回閥H41F46升降式襯氟止回閥/鑄鋼升降式襯氟止回閥/不銹鋼升降式襯氟止回閥/直通式襯氟止回閥是種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動防腐閥門，又稱逆止閥或單向閥。H41F46型升降式止回閥適于水平安裝；H40F46、H42F46型升降式止回閥適于垂直安裝；H44F46型旋啟式止回閥垂直、水平安裝都可以。
詳情介紹

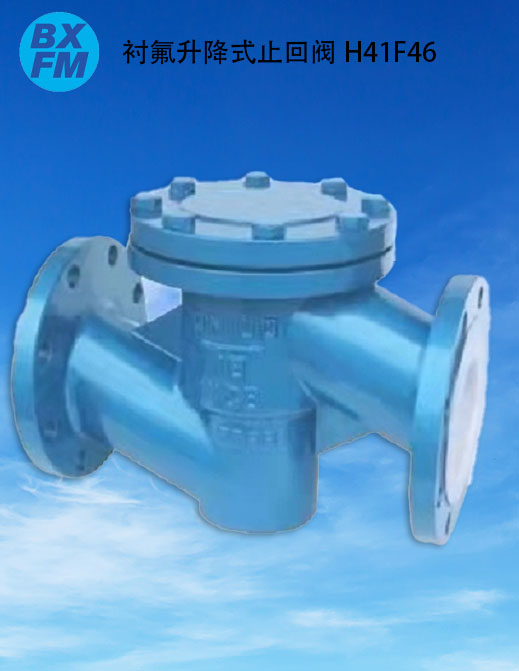

襯氟升降式法蘭止回閥H41F46
產品簡介：
襯氟升降式止回閥H41F46升降式襯氟止回閥/鑄鋼升降式襯氟止回閥/不銹鋼升降式襯氟止回閥/直通式襯氟止回閥是種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動防腐閥門，又稱逆止閥或單向閥。H41F46型升降式止回閥適于水平安裝；H40F46、H42F46型升降式止回閥適于垂直安裝；H44F46型旋啟式止回閥垂直、水平安裝都可以。
工作原理：
襯氟止回閥只是允許介質向個方向流動，而且阻止反方向流動，通常襯氟止回閥是自動工作的，在個方向流動的壓力作用下，閥瓣打開，液體反方向流動時有液體壓力和閥瓣的自重，合閥瓣作用于閥重，從而切斷流動。襯氟止回閥它包括升降式止回閥、旋啟式止回閥、對夾式止回閥等。
產品特點：
襯氟止回閥是依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。襯氟閥門連接標準：本產品可按用戶需要，制造符合ANSI(美標)、DIN(德標)、JIS(日標)等標準供貨。
技術規范：
設計制造標準：GB/T 12235-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
四、襯氟止回閥主要零部件材料表：
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥瓣/閥桿 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
4 | 緊固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
5 | 螺母 | PTFE(F4) | CF8 | CF8 | |||
五、襯氟止回閥主要外形和連接尺寸：
公稱通徑 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | ||||||||||||
DN(mm) | PN1.0Mpa | PN1.6Mpa | |||||||||||||||||||||||
15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 130 | 95 | 65 | 2 | 14 | 4-φ14 | ||||||||||||
20 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 150 | 105 | 75 | 2 | 16 | 4-φ14 | ||||||||||||
25 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 115 | 85 | 2 | 16 | 4-φ14 | ||||||||||||
32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 180 | 135 | 100 | 2 | 18 | 4-φ18 | ||||||||||||
40 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 145 | 110 | 3 | 18 | 4-φ18 | ||||||||||||
50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 230 | 160 | 125 | 3 | 20 | 4-φ18 | ||||||||||||
65 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 290 | 180 | 145 | 3 | 20 | 4-φ18 | ||||||||||||
80 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 310 | 195 | 160 | 3 | 22 | 4-φ18 | ||||||||||||
100 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 350 | 215 | 180 | 3 | 24 | 8-φ18 | ||||||||||||
125 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 400 | 245 | 210 | 3 | 26 | 8-φ18 | ||||||||||||
150 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 480 | 280 | 240 | 3 | 28 | 8-φ23 | ||||||||||||
200 | 600 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 495 | 335 | 295 | 3 | 30 | 12-φ23 | ||||||||||||
250 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 622 | 405 | 355 | 3 | 32 | 12-φ25 | ||||||||||||
300 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 698 | 460 | 410 | 4 | 34 | 12-φ25 | ||||||||||||
350 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 787 | 520 | 470 | 4 | 38 | 16-φ25 | ||||||||||||
