| 樁工機械種類 : | 打樁機 | 品牌 : | 安捷重工 |
| 型號 : | AJ-Z-CFG | 外形尺寸 : | 1050*250*190（cm） |
| 鉆孔直徑 : | 300～800（mm） | 鉆孔深度 : | 10-18（m） |
| 回轉速度 : | 30（m） | 回轉角度 : | 360（°） |
| 動力頭功率 : | 45*2（kw） | 動力頭轉速 : | 21（rpm） |
| 扭距 : | 3000（kn.m） | 爬坡能力 : | 30（°） |
| 行走速度 : | 5（km/h） | 整車重量 : | 12（t） |
| 可配鉆桿類型 : | 螺旋鉆桿 中心通孔鉆桿 |
濟寧安捷重工機械有限公司主要生產供應各類打樁機：長螺旋打樁機，公路護欄打樁機，地基打樁機，拖拉機打樁機，電線桿打樁機，履帶式光伏打樁機，吊車打樁一體機。

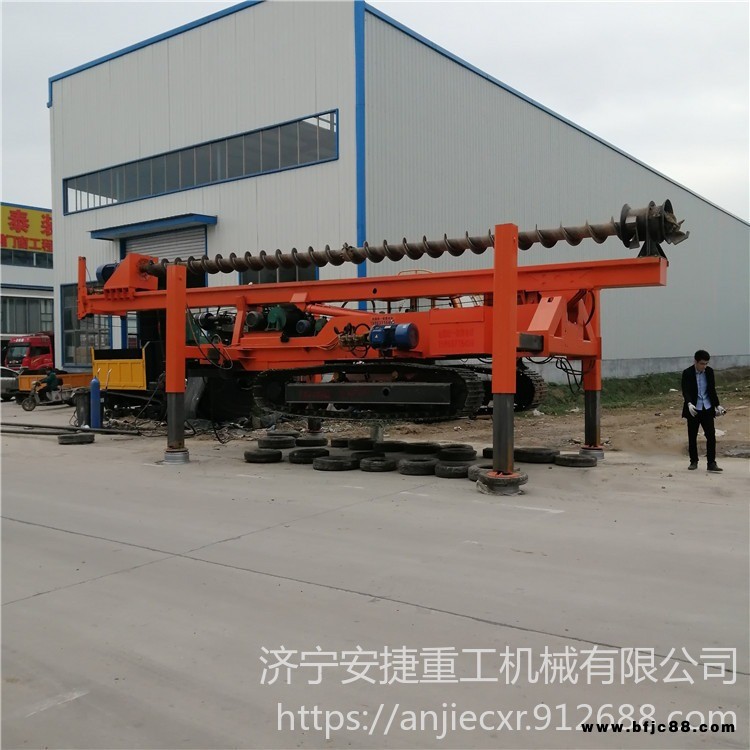

CFG系列樁機簡介：
CFG系列樁機包括液壓履帶樁架和鉆具系統兩部分。液壓步履樁架主要由頂部滑輪組、立柱、斜撐、底盤、行走機構、回轉機構、卷?yè)P(yáng)機構、操縱室、液壓系統、電氣系統及拖運機構組成。樁架采用液壓步履式底盤，可自行行走及回轉，設有液壓支腿以輔助行走及回轉并增加施工時的整機穩定性。樁架設計有拖運裝置，可整機進行拖運。鉆具系統包括動力頭與鉆桿、鉆頭。動力頭采用三環減速機，三環減速機是一種大中心孔的減速機，結構緊湊、噪音小、過載能力高、壽命長，是目前國內鉆機比較理想的動力裝置。
CFG系列樁機的特點：
1、CFG系列樁機樁架為液壓步履式結構，可自行起落立柱，行走就位方便、準確、穩定可靠，施工效率高，勞動強度低。節能、環保、過載能力強、自動化程度高。
2、CFG系列樁機鉆孔、成樁一次完成，成樁速度快，施工效率高。
3、動力頭采用雙驅動、大中心通孔的三環減速器，承載能力高、過載能力強，結構緊湊，噪音低、壽命長、是目前國內樁機比較理想的動力裝置。
4、采用拖運與裝運相結合的方式，整體性強、場地轉移方便費用低。
CFG系列樁機主要技術參數：
型號 項目 | AJ-Z-CFG |
成孔直徑/mm | 200～600 |
成樁深度/m | 10-18 |
動力頭功率/Kw | 22×2/45×2 |
提拔力/Kn | 360 |
主機轉速r/min | 21 |
輸出扭矩/kN.m | 20 |
行走步距/mm | 1200 |
回轉角度° | 360 |
發電機組 | 150kw |
樁機質量/T | 13 |
