| 產品特性 : | 礦用 | 加工定制 : | 是 |
| 品牌 : | 控舜澤榮 | 型號 : | sdzr-v3.0 |
| 訂貨號 : | 齊全 | 貨號 : | 齊全 |
| 用途 : | 實現了從放燈、充電、充滿、取燈、使用到自動統計、報告、考勤等全過程動態管理。 | 電機功率 : | 0.2kw |
| 規格 : | 標準 | 是否跨境貨源 : | 否 |
sdzr-v3.0智能化礦燈管理系統使用說明書
????????????????
一、產品優勢
1、系統特點
??本系統具有較高的兼容性，通過簡單的改動即可實現對鋰電、鎳氫、鉛酸等不同類型的礦燈進行充電管理，操作非常簡便。不同類型電池礦燈之間的切換投資非常小；
??安裝非常方便，計算機與充電架之間采用的是串行接口，無需每個充電架分別與計算機連接，只需一條數據線就能實現計算機對所有充電器的實時監控；?
??操作簡單，具有充電過程指示功能，直觀，可靠；
??系統便于升級和維護，每個充電架相互獨立，互不影響，可隨意的增減；
??可根據客戶對充電器參數，指標的需求進行量身定做；
??系統適應面廣，可以在原來的充電架上進行改裝，大大降低成本。
2、軟件優勢：
??系統采用全中文操作界面，界面友好、易操作、易維護、安全可靠，無需計算機專業知識；
??功能齊全，操作靈活；
??系統安全，運行穩定。軟件性能高度優化，運行速度快，且具備完善的內部控制機制，保證數據的安全性和完備性；
??系統主要包括信息采集與傳輸、礦燈充電監控、礦工狀態查詢、安全報警管理、充電架信息管理、礦工信息維護、考勤管理、數據庫備份恢復、基礎數據設置、用戶及權限管理、在線幫助等功能。
二、配置要求
1、計算機配置
??支持1280×1024或1024×768顯示的計算機系統；
??WindowsXP版本操作系統；
??安裝Microsoft Office2003全套辦公軟件及打印機。
2、主要技術參數
??額定輸入交流電壓：單相AC220V±10％
??額定電源頻率：50HZ
??額定工作制：長期工作
??額定直流輸出電壓：DC6V±2％
??額定直流輸出電流：DC100A
??負荷電流允許變動范圍：10～100％額定電流
3、使用環境
??環境溫度為不低于-5℃，不高于40℃
??空氣相對濕度不大于95%（+25+5℃）
??無導電塵埃，通風良好。
??無劇烈震動場所
4、使用注意事項
??在充電過程中，若遇外電源中斷，需立即切斷電源，并將每個礦燈燈頭反旋180度，使其斷開充電回路，若才用鋰電礦燈則不需要以上操作。充電架在運行過程中，輸入，輸出端接插件，接觸座等應接觸良好，且不得有任何短路現象。
??礦燈上架前應嚴格檢查內部有無短路現象，若有短路現象應排除后方可上架。
??整流裝置及充電系統應定期檢查維護，清除機內灰塵等。
?
三、系統功能及接線
《礦燈智能充電管理系統》（以下簡稱系統）是根據煤礦礦燈充電控制原理以及煤礦考勤制度的現狀，為滿足煤礦礦燈管理現代化、智能化、信息化及安全化的需要而提出的集信息采集、信息管理于一體的基于網絡技術的智能信息管理系統。
該系統實現了從放燈、充電、充滿、取燈、使用到自動統計、報告、考勤等全過程動態管理。為管理者、決策者實時提供了快速、準確、全面的信息依據，為礦燈和人員的管理和安全預防、決策打下了基礎， 了礦燈信息化管理的新紀元。
1、智能礦燈充電系統硬件說明
(1)、礦燈充電架：sdzr-v3.0型號系統每個架分五層，每層帶20路充電器，每個框架100路充電器。sdzr-v3.0系列充電充電系統均為雙面并聯充電回路，可供1-100盞礦燈同時充電。并根據每盞燈的使用程度不同實行單燈控制，充滿后各自先后自動轉入小電流涓流充電狀態，即不會對礦燈過充電。由于各種充電回路單獨控制集成電路的特殊設計，在充電過程中如電網停電，電池組不會相互放電。燈頭也不需要逆轉斷開充電回路。
(2)、與計算機通訊的實現： 充電器之間通過通訊網線進行連接，需每個充電架分別連接到計算機，通訊網線就可以實現計算機對每一個充電器的監控。sdzr-v3.0型網絡模塊是我公司自主研發的新型高端智能充電網絡模塊。該模塊為適應系統信息化建設的需要和實現燈房信息化，不僅具有同類充電器和充電模塊的多種保護和性能，而且能通過一臺計算機來對礦燈進行智能充電并能對礦工進行考勤(一盞礦燈對應一名礦工，數量不限)。 該模塊操作簡單方便,直觀快捷,更為您節省了額外的開支和人員的安排。這樣就為您節省了財富更為您創造了財富！該模塊適用范圍廣,可以對任何的品種、容量、型號的電池進行充電。

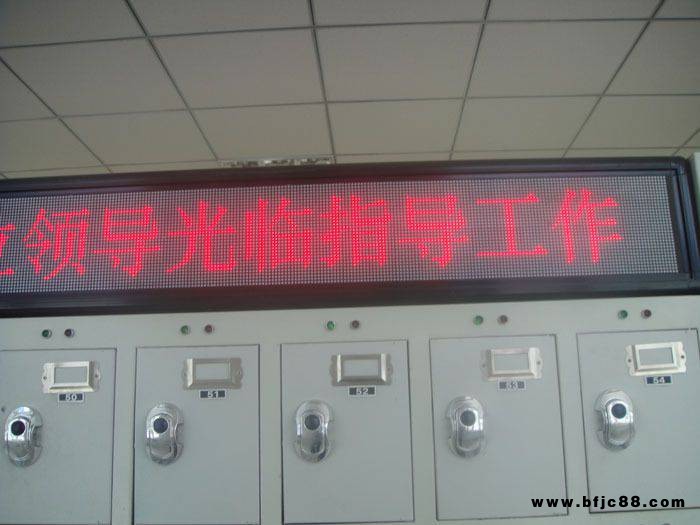

(3)、燈架信息在LED顯示屏匯總顯示：sdzr-v3.0系列系統采用兩級通訊模式，通過計算機控制每一臺礦燈架的控制板，再由控制板采集和傳輸每個礦燈的信息，同時控制板還控制一個用于集中顯示信息的LED顯示屏。LED屏可以顯示當前礦燈架礦燈的充電、充滿、取走、故障的匯總信息，可以過上位機軟件進行控制顯示各種用戶自定義的信息，可能實現多條信息切換功能，通過軟件控制實現同時顯示燈架信息及用戶自定義信息。
