| 品牌 : | KITZ北澤 | 型號 : | 10XJME/10XJMEA |
| 結構形式 : | 對夾式 | 3C閥門類別 : | 工業 |
| 加工定制 : | 是 | 材質 : | 鋁合金 |
| 連接形式 : | 對夾 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 日標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 手輪 |
| 用途 : | 補水 | 類型(通道位置) : | 二通式 |
| 口徑 : | 50A-300A | 公稱通徑 : | 50mm-300mm |
| 安裝尺寸 : | DN50-DN300 | 規格 : | 50-300 |

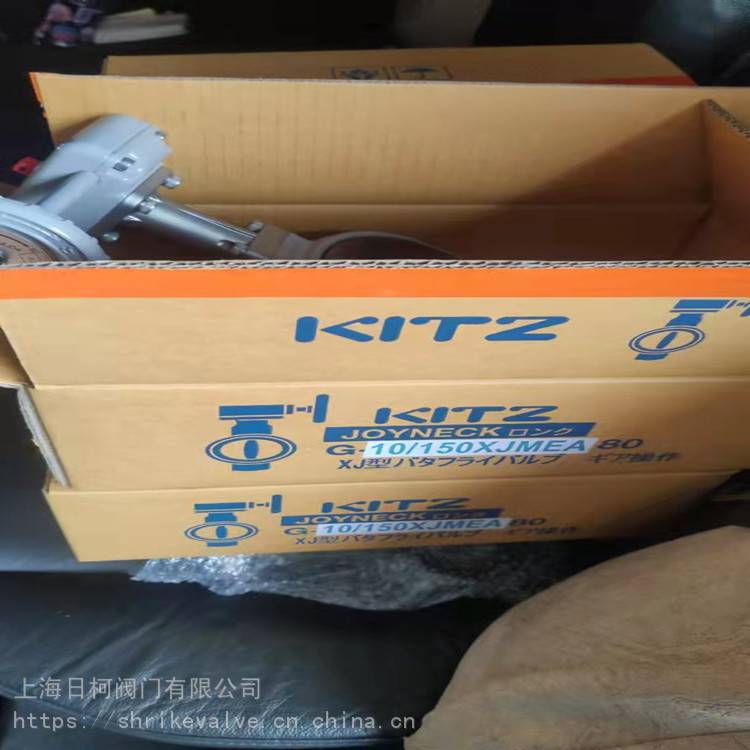

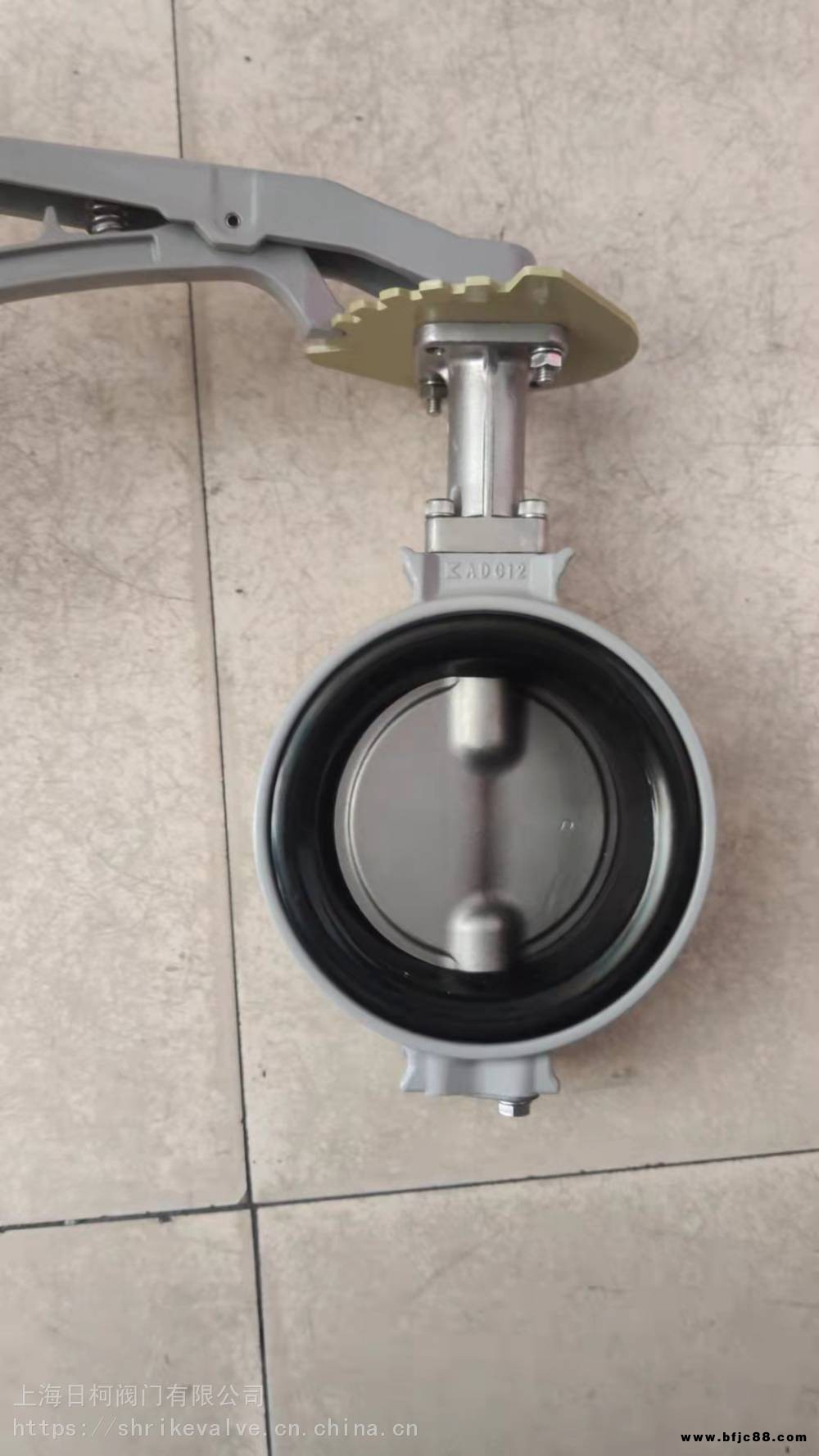

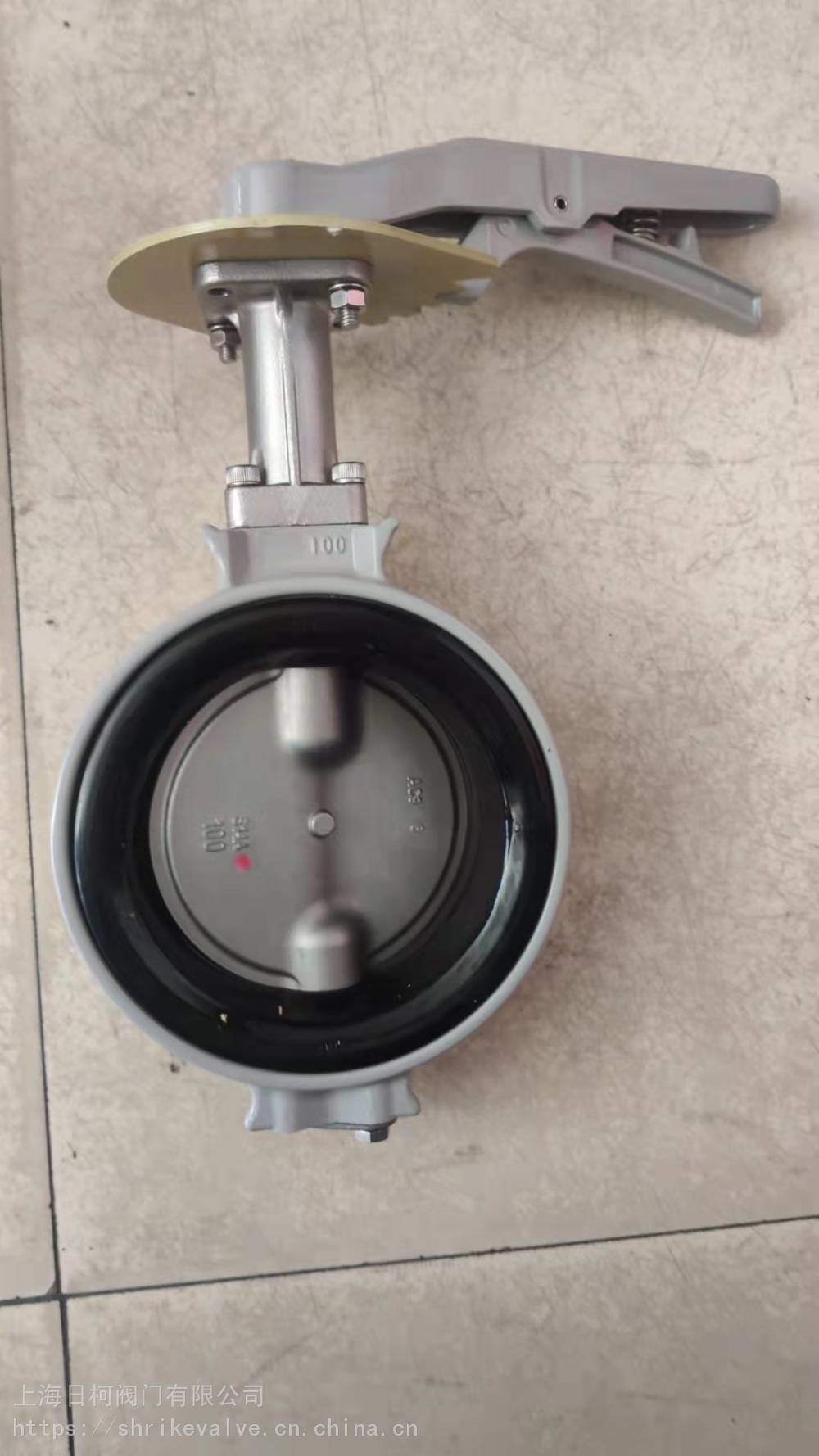

日本KITZ北澤蝶閥 10XJME對夾式蝶閥 10K-50A蝶閥 日本KITZ北澤10XJMEA對夾式蝶閥
品名：
アルミ製バタフライバルブ XJシリーズ<5k 10k="">
操作方法：
手動
クラス：
5K/10K
製品関連資料ダウンロード
消防評定品…消防3
配管適用パイプ…バタ19
JIS B 2032規格適合品…50A～150A
ロングネックタイプ
禁油仕様標準対応可
操作機
レバー
ボデー
ADC12
ステム
SUS403/SUS410
ジスク
SCS14A
シート
EPDM
Oリング
EPDM
ハンドル
ADC12
接続形狀
ウエハ…JIS 5K/10K
許容圧力
圧力-溫度基準…バタ 1
溫度範囲
連続使用…0℃～＋100℃
日水協認証番號
E-292…5K/10K?50A～150A（特注）
検査圧力
検査基準
JIS B2032
弁箱
水圧：MPa
1.5
空圧：MPa
弁座
水圧：MPa
空圧：MPa
1.1
逆座
水圧：MPa
空圧：MPa
*：代表試験
