| 產品特性 : | 蒸汽疏水閥 | 品牌 : | 日本yoshitake耀希達凱 |
| 型號 : | TSD-7_TSD-7F | 材質 : | 球墨鑄鐵 |
| 連接形式 : | 螺紋 | 種類 : | 圓盤式 |
| 公稱通徑 : | 15-25 | 適用介質 : | 蒸汽 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 日標 | 流動方向 : | 單向 |
| 驅動方式 : | 熱力 | 零部件及配件 : | 配件 |
| 形態 : | 蝶式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN15-DN25 |

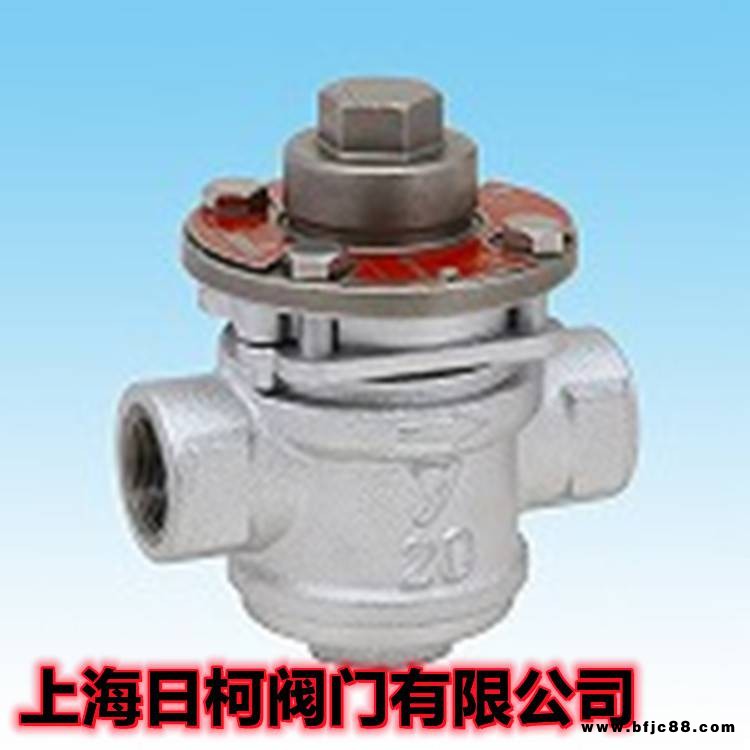

TSD-7_7F四合一蒸汽疏水閥 TSD-7為螺紋連接、TSD-7F為法蘭連接
四種功能融為一體，節省空間，節省能源
* 可以在“截止”、“旁通”、“疏水”和“測試”四種功能之間輕松切換。
* 內置旁通功能，因此，無需安裝旁通管。
* 采用雙金屬，解決了空氣夾帶問題，確保在開始運行時順暢排出冷凝水和空氣。
* 內置過濾器
* 可以根據需要垂直安裝或水平安裝。
* 經過特殊熱處理，閥盤和閥座具有良好的耐久性。
* 可以止回，且不受背壓的影響。

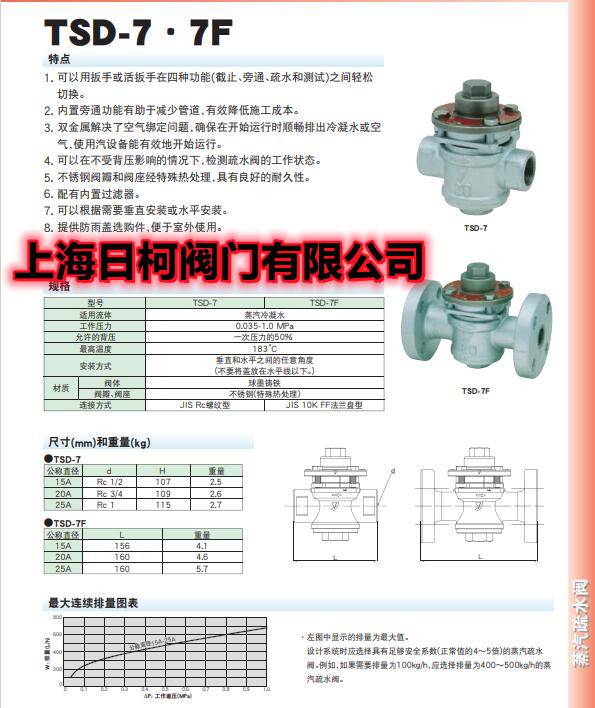

型號:TSD-7/7F
特點 四種功能融為一體，節省空間，節省能源
類別 蒸汽疏水閥
類型 Disc trap
仕様 適用流體 蒸汽冷凝水
工作壓力 0.035 - 1.0MPa
允許的背壓 50% of inlet pressure
允許溫度 183°(C)
安裝方式：垂直和水平之間的任意角度(不要將蓋放在水平線以下。)
連接方式 JIS Rc 螺絲型, JIS 10K FF 法蘭盤型
材料 閥體 球墨鑄鐵
閥盤 不銹鋼
Dimensions (mm) and Weights (kg) for TSD-7
Size L (mm) H (mm) Weight (kg)
15A 107 130 2.5
20A 109 130 2.6
25A 115 130 2.7
Dimensions (mm) and Weights (kg) for TSD-7F
Size L (mm) H (mm) Weight (kg)
15A 156 130 4.1
20A 160 130 4.6
25A 160 130 5.7
