| 品牌 : | 凱凡 | 型號 : | ZDLN-16C-DN125 |
| 訂貨號 : | ZDLN16C125 | 加工定制 : | 否 |
| 貨號 : | ZDLN16C125 | 閥體材料 : | 鑄鋼 |
| 工作溫度 : | ≤325℃ | 公稱通徑 : | 125 |
| 密封材料 : | 合金鋼 | 閥門性能特點 : | 雙座式 |
| 工作介質 : | 氣體、水、油品 | 公稱壓力 : | 1.6Mpa |
| 連接方式 : | 法蘭 | 執行器性能特點 : | 電子式調節型 |
| 規格 : | DN125 | 是否跨境貨源 : | 否 |

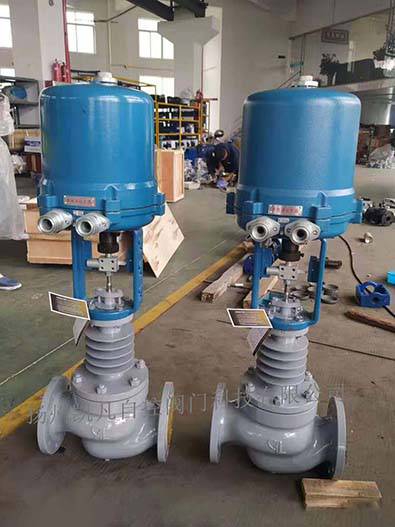

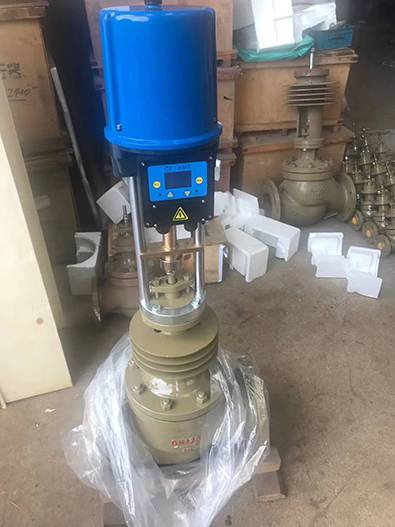

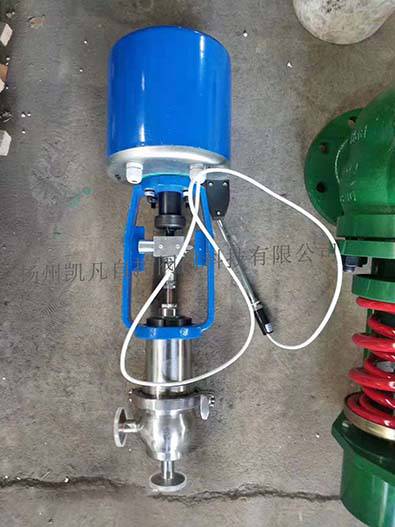

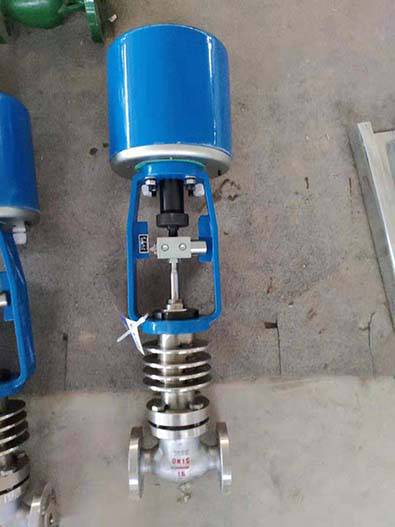

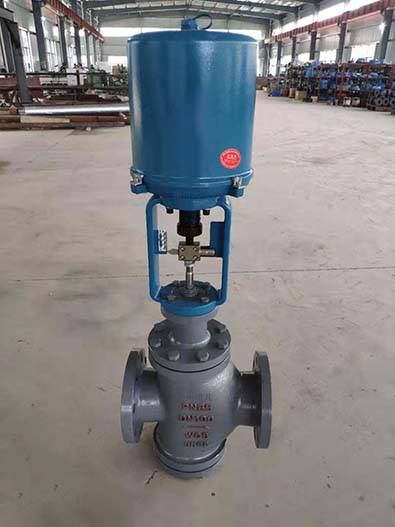

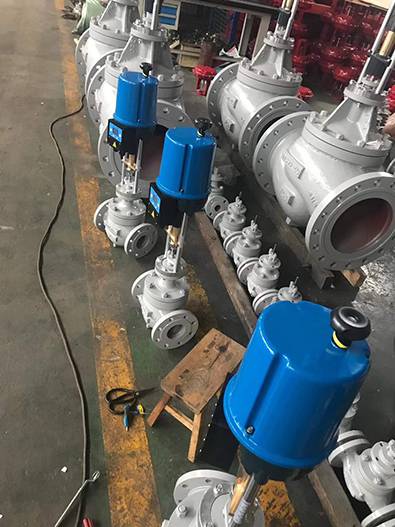

電動雙座調節閥是由電動執行機構和直通雙座閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，
有輸入訊號及電源即可控制運轉，連線簡單。雙座閥有兩個閥芯和兩個發展組成。具有不平衡力很少，允許
壓差大，流通能力大等特點，但流路復雜，閥座泄漏量大（Ⅲ級，額定流量X10-3），適用于壓差大、流量
大，對泄漏量要求不高、正常運行時經常調節的場合。
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
額定流量系數Kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 630 | 1000 | 1600 | ||
公稱壓力Mpa | 1.6/4.0/6.4（常溫）；4.0/6.4（中溫）；0.6/4.0/6.4（低溫） | |||||||||||||
行 程mm | 16 | 25 | 40 | 60 | 100 | |||||||||
動作速度mm/s | 1.3 | 3.6 | 1.8 | 3.6 | 3.0 | |||||||||
流量特性 | 直線、等百分比 | |||||||||||||
介質溫度℃ | -20~+200（常溫）；-40~+450（中溫）；-250~-60（低溫） | |||||||||||||
法蘭尺寸 法蘭型式 | G 3/4”規格：管螺紋連接，Pn0.6：按JB79-59準槽式（低溫），Pn1.6:按JB79-59光滑式 Pn4.0、6.4：按JB/T79.2-94凹式（常中溫），按JB/79.3-94準槽式（低溫） | |||||||||||||
閥 體 材 料 | 公稱壓力Mpa | 0.6 | 低溫：-250~-60℃ ZG1Cr18Ni9Ti | |||||||||||
1.6 | 常溫：-20~+200℃ HT200;ZG230-450 | |||||||||||||
4.0 6.4 | 常溫：-20~+200℃ ZG270-500;ZG1Cr18Ni9Ti | |||||||||||||
中溫：-40~+450℃ ZG270-500;ZG1Cr18Ni9Ti | ||||||||||||||
低溫：-250~-60℃ ZG1Cr18Ni9Ti | ||||||||||||||
公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
允許壓差Mpa | 6.4 | 5.2 | 4.0 | 3.4 | ||||||||
項目 | 指標值 | ||
基本誤差 % | ±1.0% FS | ||
回 差 % | 1.0% FS | ||
死 區 % | 0.8% | ||
始終點偏差 % | 電開 | 始點 | ±1.0% |
終點 | ±1.0% | ||
電關 | 始點 | ±1.0% | |
終點 | ±1.0% | ||
額定行程偏差 % | 1.0% | ||
允許泄漏量 L/h | 1x10-3x閥額定容量 | ||

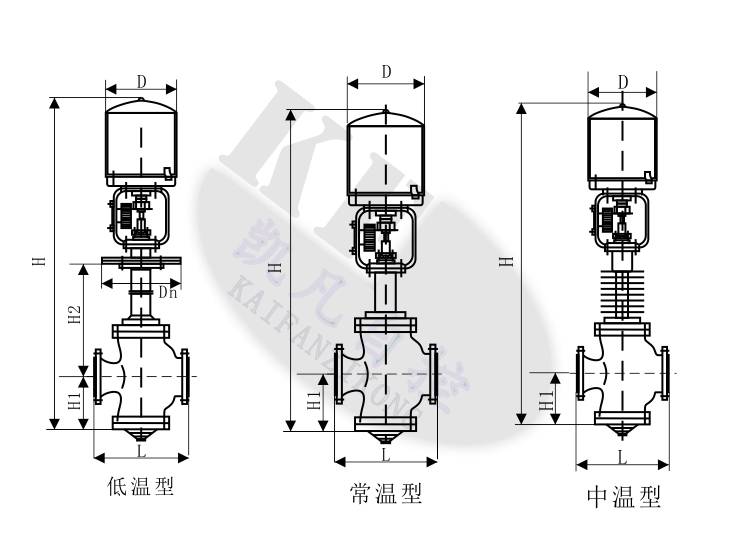

電動常中溫雙座調節閥外形尺寸表:
公稱通徑DN ( mm ) | L | H 1 | H | D | 重量 kg | |||||
PnMpa | 常溫 | 中溫 | Pn 1 . 6 Mpa | Pn 4 . 0 / 6 . 4 Mpa | ||||||
1 . 6 | 4 . 0 | 6 . 4 | 常溫 | 中溫 | ||||||
25 | 185 | 190 | 200 | 120 | 682 | 832 | 225 | 26 | 30 | 33 |
32 | 200 | 210 | 210 | 120 | 687 | 837 | 28 | 31 | 34 | |
40 | 220 | 230 | 235 | 140 | 850 | 990 | 255 | 38 | 47 | 51 |
50 | 250 | 255 | 265 | 145 | 860 | 1000 | 41 | 51 | 55 | |
65 | 275 | 285 | 295 | 190 | 898 | 1144 | 61 | 80 | 88 | |
80 | 300 | 310 | 320 | 210 | 1019 | 1184 | 77 | 100 | 10 | |
100 | 350 | 355 | 370 | 220 | 1044 | 1204 | 96 | 120 | 131 | |
125 | 415 | 425 | 440 | 270 | 1332 | 1547 | 310 | 160 | 195 | 244 |
150 | 450 | 460 | 475 | 280 | 1352 | 1565 | 205 | 249 | 169 | |
200 | 550 | 560 | 570 | 320 | 1437 | 1652 | 275 | 402 | 435 | |
250 | 640 | 660 | 680 | 450 | 1729 | 2004 | 485 | 605 | 665 | |
300 | 720 | 740 | 760 | 465 | 1764 | 2039 | 635 | 755 | 825 | |
電動低溫雙座調節閥外形尺寸表:
公稱通徑DN ( mm ) | D | Dn | H 1 | - 100℃ | - 200℃ | - 250℃ | 重量kg | |||
H2 | H | H2 | H | H 2 | H | |||||
25 | 255 | 270 （290） | 102 | 500 | 1112 | 700 | 1312 | 900 | 1512 | 41 |
32 | 300 （310） | 105 | 1118 | 1318 | 1518 | 44 | ||||
40 | 255 | 310 （340） | 127 | 1272 | 1472 | 1672 | 62 | |||
50 | 340 （370） | 132 | 1274 | 1474 | 1674 | 67 | ||||
65 | 380 （410） | 171 | 600 | 1465 | 800 | 1665 | 1000 | 1865 | 100 | |
80 | 410 （440） | 188 | 1481 | 1681 | 1881 | 112 | ||||
100 | 470 （500） | 200 | 1502 | 1702 | 1902 | 163 | ||||
125 | 310 | 550 （590） | 250 | 700 | 1846 | 900 | 2046 | 1100 | 2246 | 229 |
150 | 600 （640） | 260 | 1861 | 2061 | 2261 | 296 | ||||
200 | 720 （760） | 300 | 1901 | 2101 | 2301 | 471 | ||||
250 | 360 | 820 （900） | 420 | 800 | 2120 | 1000 | 2320 | 1200 | 2520 | 640 |
300 | 920 （1000） | 477 | 2177 | 2377 | 2577 | 845 | ||||
