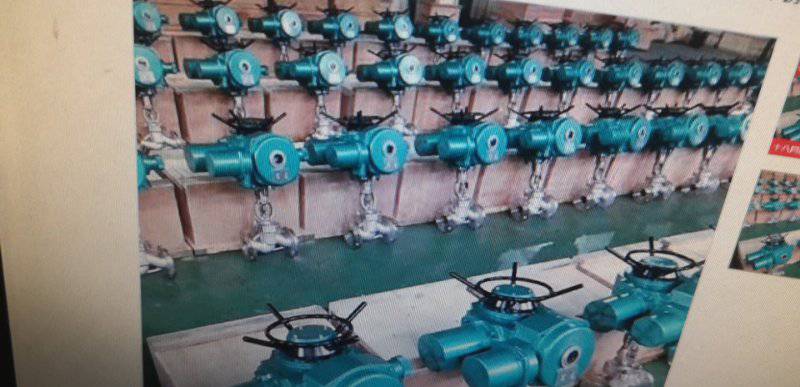

| 品牌 : | 凱凡 | 型號 : | J961H-100C-DN50 |
| 訂貨號 : | J61H100C50 | 加工定制 : | 否 |
| 貨號 : | J61H100C50 | 閥體材料 : | 碳鋼 |
| 工作溫度 : | ≤425℃ | 公稱通徑 : | 50 |
| 密封材料 : | 合金鋼 | 閥門性能特點 : | 旋塞式 |
| 工作介質 : | 氣體、水、油品 | 公稱壓力 : | 10.0Mpa |
| 連接方式 : | 焊接 | 執行器性能特點 : | 調節型 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |
閥體說明 | 技術參數 | |
公稱通徑 25-1000mm | 電壓電壓 AC220V、AC380V（其它特制 | |
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100 | 環境溫度 -30℃～+70℃ | |
連接方式 法蘭連接 | 防護等級 IP67 | |
閥體材質 WCB SS304 SS316 SS316L | ||
碟板材質 WCB SS304 SS316 SS316L | 功能選項 | |
密封材料 PTFE PTL PPL FH 硬質合金 哈氏合金 | 防 爆 型 防爆等級：EXdIIBT4 | |
工作溫度 | C3：-30℃～150℃ | 信號反饋 無源信號，有源信號 |
C5：-30℃～220℃ | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
C6：-30℃～250℃ | 開關型 通電開到位，通電關到位。 | |
C8：-40℃～400℃ | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現閥門調節功能 | |
C9：-40℃～450℃ | 適用介質 強酸、強堿、氣體或液體 | |
標準規范 | 備注 電動參數請另參考選配的電動執行器資料 | |
法蘭標準 GB/12221 ANSI B16.10 | ||
檢測與試驗 GB/T9092 API 598 | 設計標準 GB/T12234-1989 ANSI B16.34 | |
零件結構材質表 | ||||
材質 | ||||
序號 | 零件名稱 | C | P | R |
1 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 墊片 | 柔性石墨+不銹鋼 | PTFE | PTFE |
3 | 螺栓 | 35 | 304 | 304 |
4 | 閥瓣 | WCB+對焊304或stelite、PTFE | ZG1Cr18Ni9Ti/PTFE | ZG1Cr18Ni12Mo2Ti/PTFE |
5 | 對開環 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 閥瓣蓋 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
7 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 螺帽 | 35 | 304 | 304 |
9 | 吊環螺栓 | 35 | 304 | 304 |
10 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
11 | 螺栓 | 35 | 304 | 304 |
12 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
13 | 填料 | 柔性石墨 | PTFE | PTFE |
14 | 填料壓板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
15 | 螺帽 | 35 | 304 | 304 |
| 公稱壓力 | 公稱通徑 | 標準值 | 參考值 | 電裝型號 | ||||||
| L | D1 | D2 | h | L1 | H | H1 | 重量kg | |||
| 20 | 100 | 600 | 13 | 1 | 55 | 830 | 1083 | 150 | 152 | DZW60 |
| P5410V | 100 | 600 | 113 | 135 | 55 | 810 | 1083 | 150 | 150 | DZW 60 |
| 25 | 100 | 600 | 107 | 135 | 55 | 830 | 1083 | 150 | 182 | DZW 90 |
| P5414V | 100 | 600 | 107 | 135 | 55 | 810 | 1083 | 150 | 180 | DZW 90 |
| 32 P5417V | 65 | 400 | 67 | 91 | 45 | 810 | 1095 | 101 | 213 | DZW 45 |
| 80 | 700 | 80 | 111 | 65 | 830 | 1212 | 112 | 423 | DZW 60 | |
| 100 | 700 | 101 | 135 | 90 | 870 | 1506 | 183 | 788 | DZW 90 | |
| 125 | 900 | 126 | 172 | 90 | 870 | 1222 | 223 | 810 | DZW120 | |
| P5420V | 65 | 400 | 63 | 91 | 45 | 810 | 1095 | 101 | 226 | DZW 45 |
