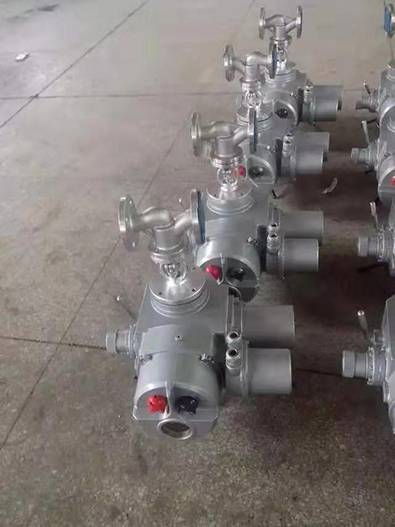

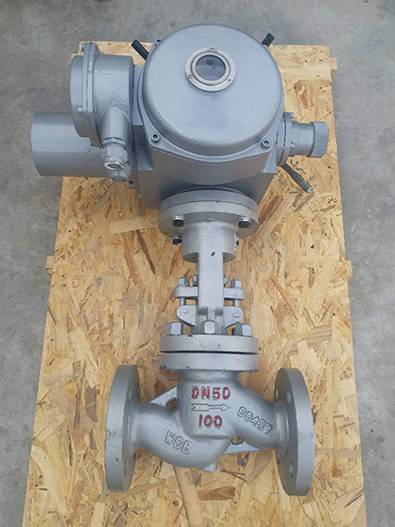

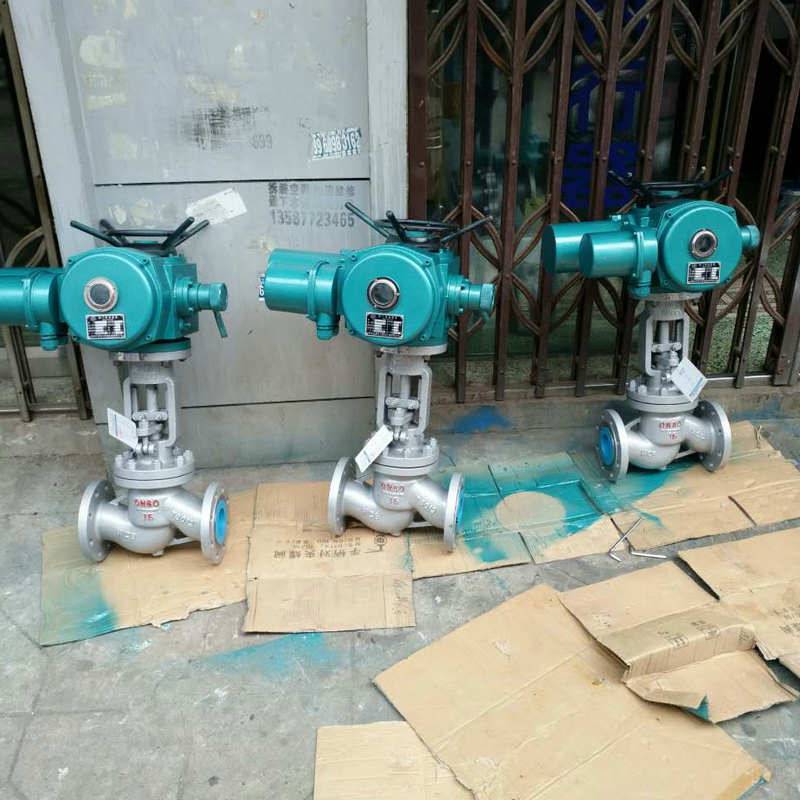

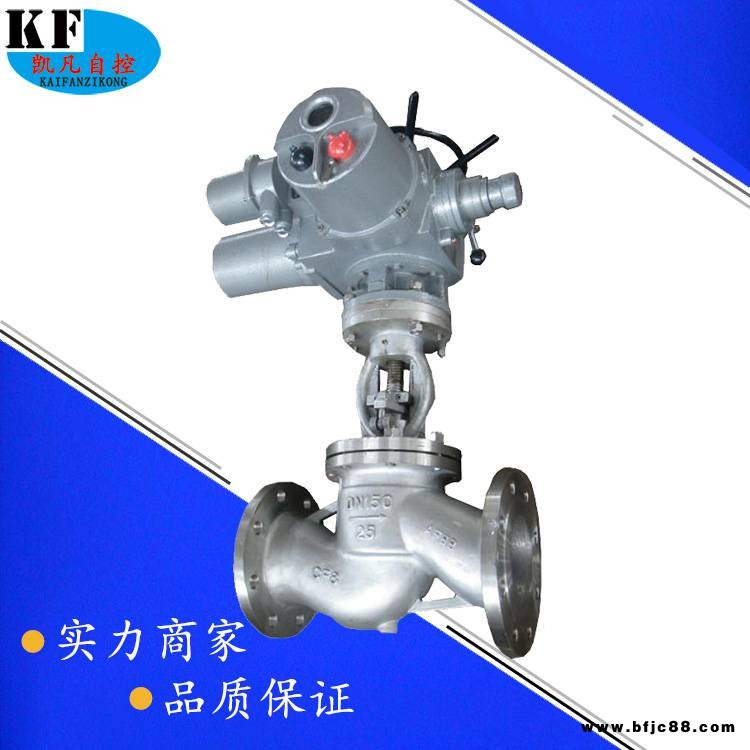

| 品牌 : | 凱凡 | 型號 : | J941W-25P-DN250 |
| 訂貨號 : | J41W25P250 | 加工定制 : | 否 |
| 貨號 : | J41W25P250 | 閥體材料 : | 不銹鋼 |
| 工作溫度 : | ≤425℃ | 公稱通徑 : | 250 |
| 密封材料 : | 不銹鋼 | 閥門性能特點 : | 旋塞式 |
| 工作介質 : | 氣體、水、油品 | 公稱壓力 : | 2.5Mpa |
| 連接方式 : | 法蘭 | 執行器性能特點 : | 開關型 |
| 規格 : | DN250 | 是否跨境貨源 : | 否 |
閥體說明 | 技術參數 | |
公稱通徑 25-1000mm | 電壓電壓 AC220V、AC380V（其它特制 | |
公稱壓力 PN10 PN16 PN25 PN40 PN64 PN100 | 環境溫度 -30℃～+70℃ | |
連接方式 法蘭連接 | 防護等級 IP67 | |
閥體材質 WCB SS304 SS316 SS316L | ||
碟板材質 WCB SS304 SS316 SS316L | 功能選項 | |
密封材料 PTFE PTL PPL FH 硬質合金 哈氏合金 | 防 爆 型 防爆等級：EXdIIBT4 | |
工作溫度 | C3：-30℃～150℃ | 信號反饋 無源信號，有源信號 |
C5：-30℃～220℃ | 手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 | |
C6：-30℃～250℃ | 開關型 通電開到位，通電關到位。 | |
C8：-40℃～400℃ | 調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現閥門調節功能 | |
C9：-40℃～450℃ | 適用介質 強酸、強堿、氣體或液體 | |
標準規范 | 備注 電動參數請另參考選配的電動執行器資料 | |
法蘭標準 GB/12221 ANSI B16.10 | ||
檢測與試驗 GB/T9092 API 598 | 設計標準 GB/T12234-1989 ANSI B16.34 | |
零件結構材質表 | ||||
材質 | ||||
序號 | 零件名稱 | C | P | R |
1 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 墊片 | 柔性石墨+不銹鋼 | PTFE | PTFE |
3 | 螺栓 | 35 | 304 | 304 |
4 | 閥瓣 | WCB+對焊304或stelite、PTFE | ZG1Cr18Ni9Ti/PTFE | ZG1Cr18Ni12Mo2Ti/PTFE |
5 | 對開環 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 閥瓣蓋 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
7 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 螺帽 | 35 | 304 | 304 |
9 | 吊環螺栓 | 35 | 304 | 304 |
10 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
11 | 螺栓 | 35 | 304 | 304 |
12 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
13 | 填料 | 柔性石墨 | PTFE | PTFE |
14 | 填料壓板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
15 | 螺帽 | 35 | 304 | 304 |

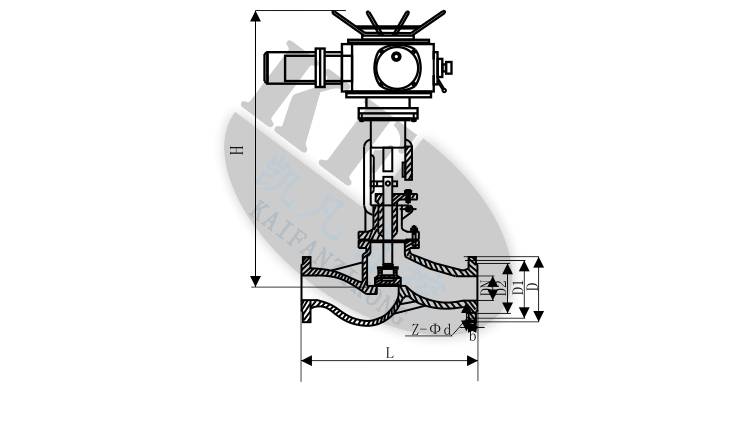

型號 | J 4 1Y - 2 5 / 2 5 P J 4 1 Y- 2 5R J 9 4 1Y - 2 5 / 2 5 P J 9 4 1 Y- 2 5 R | ||||||||
| 公稱通徑D N | P N 2 . 5 M p a | ||||||||
| L | D | D1 | D2 | b | Z -Φd | H | D0 | W T ( K G ) | |
| 1 5 | 1 3 0 | 9 5 | 6 5 | 4 5 | 1 6 | 4 -Φ1 4 | 2 1 8 | 1 2 0 | 5 |
| 2 0 | 1 5 0 | 1 0 5 | 7 5 | 5 5 | 1 6 | 4 -Φ1 4 | 2 5 8 | 1 4 0 | 6 . 9 |
| 2 5 | 1 6 0 | 1 1 5 | 8 5 | 6 5 | 1 6 | 4 -Φ1 4 | 2 7 5 | 1 6 0 | 7 . 4 |
| 3 2 | 1 8 0 | 1 3 5 | 1 0 0 | 7 8 | 1 8 | 4 -Φ1 8 | 2 8 0 | 1 8 0 | 8 . 5 |
| 4 0 | 2 0 0 | 1 4 5 | 1 1 0 | 8 5 | 1 8 | 4 -Φ1 8 | 3 3 0 | 2 0 0 | 1 2 . 5 |
| 5 0 | 2 3 0 | 1 6 0 | 1 2 5 | 1 0 0 | 2 0 | 4 -Φ1 8 | 3 5 0 | 2 4 0 | 1 6 |
| 6 5 | 2 9 0 | 1 8 0 | 1 4 5 | 1 2 0 | 2 2 | 8-Φ1 8 | 4 0 0 | 2 8 0 | 2 5 |
| 8 0 | 3 1 0 | 1 9 5 | 1 6 0 | 1 3 5 | 2 2 | 8-Φ1 8 | 3 5 5 | 2 8 0 | 3 0 |
| 1 0 0 | 3 5 0 | 2 3 0 | 1 9 0 | 1 6 0 | 2 4 | 8-Φ2 3 | 4 1 5 | 3 2 0 | 3 4 . 5 |
| 1 2 5 | 4 0 0 | 2 7 0 | 2 2 0 | 1 8 8 | 2 8 | 8-Φ2 5 | 4 6 0 | 3 6 0 | 8 9 |
| 1 5 0 | 4 8 0 | 3 0 0 | 2 5 0 | 2 1 8 | 3 0 | 8-Φ2 5 | 5 1 0 | 4 0 0 | 9 8 |
| 2 0 0 | 6 0 0 | 3 6 0 | 3 1 0 | 2 7 8 | 3 4 | 1 2-Φ2 5 | 7 1 0 | 4 0 0 | 1 7 0 |
| 2 5 0 | 7 3 0 | 4 2 5 | 3 7 0 | 3 3 2 | 3 6 | 1 2-Φ3 0 | 7 8 6 | 4 5 0 | 4 4 6 |
| 3 0 0 | 8 5 0 | 4 8 5 | 4 3 0 | 3 9 0 | 4 0 | 1 2-Φ3 0 | 9 2 5 | 5 0 0 | 6 5 4 |
