| 品牌 : | 上海恒菲 | 型號 : | D971X-16Q/C |
| 結構形式 : | 垂直板式 | 加工定制 : | 是 |
| 材質 : | 鑄鐵 | 連接形式 : | 對夾 |
| 適用介質 : | 各種高腐蝕化學介質 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 執行器 | 用途 : | 截止 |
| 類型(通道位置) : | 直通式 |
電動蝶閥屬于電動閥門和電動調節閥中的一個品種。電動蝶閥連接方式主要有:法蘭式和對夾式;電動蝶閥密封形式主要有:橡膠密封和金屬密封。電動蝶閥通過電源信號來控制蝶閥的開關。該產品可用做管道系統的切斷閥，控制閥和止回閥。附帶手動控制裝置，一旦出現電源故障，可以臨時用手動操作，不至于影響使用。

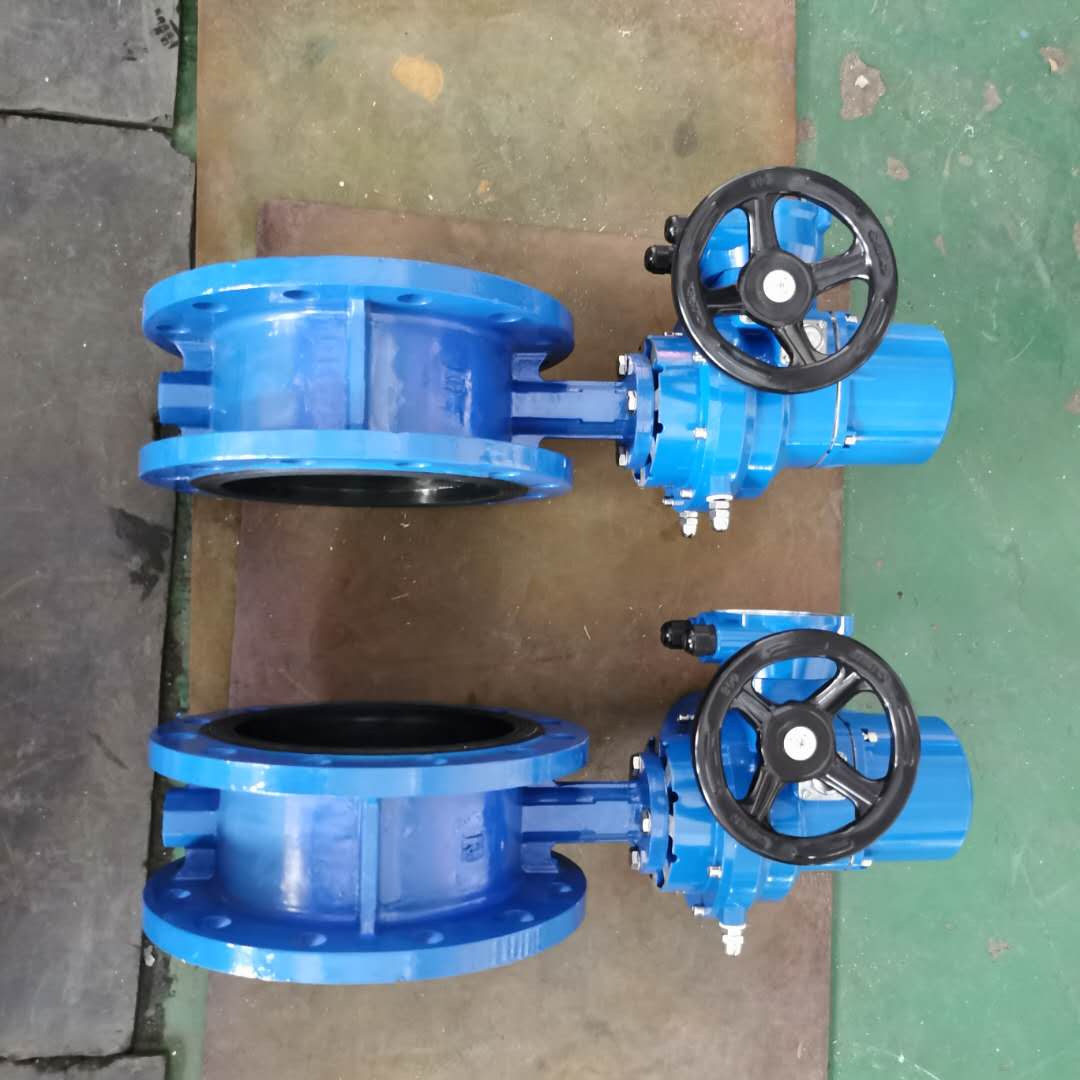

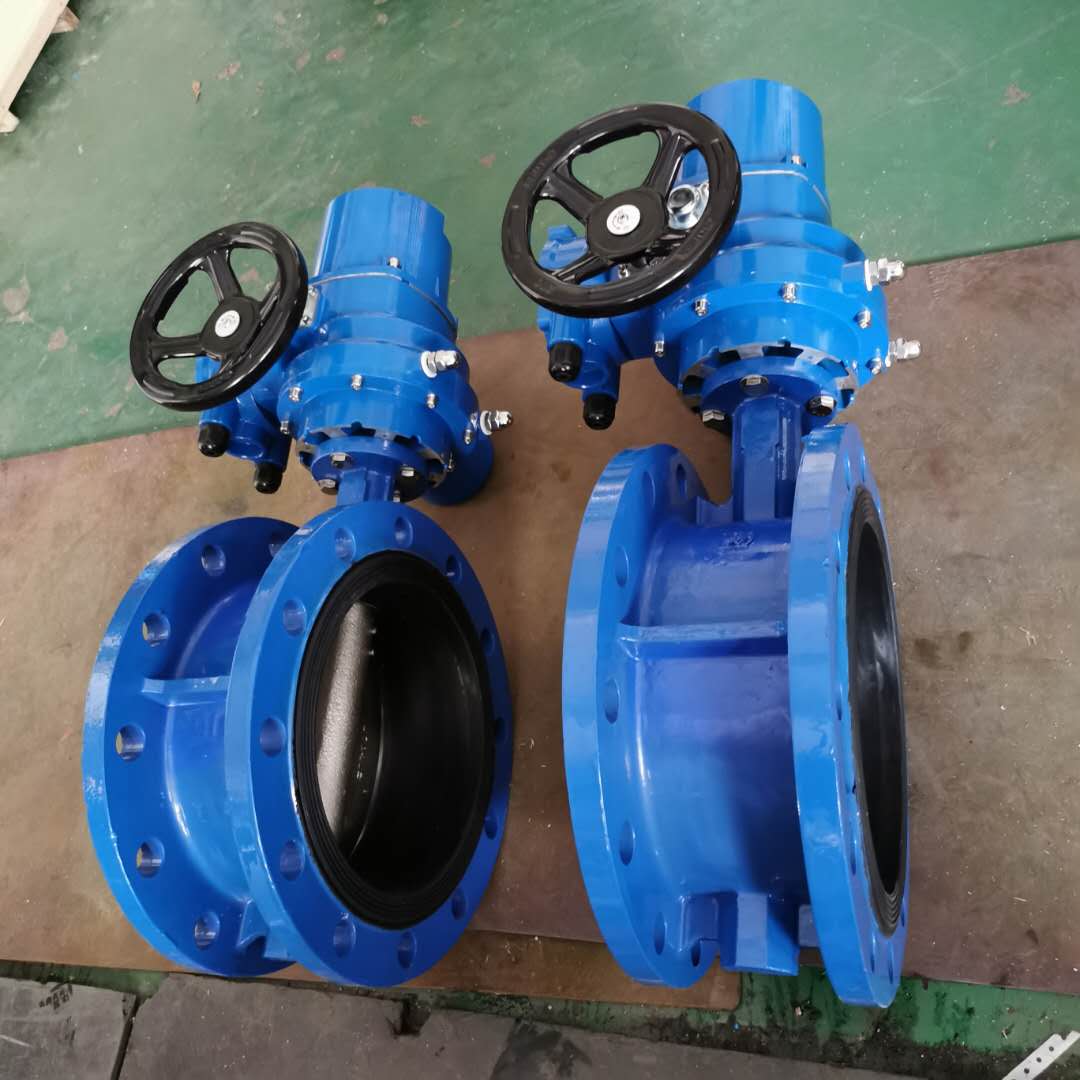

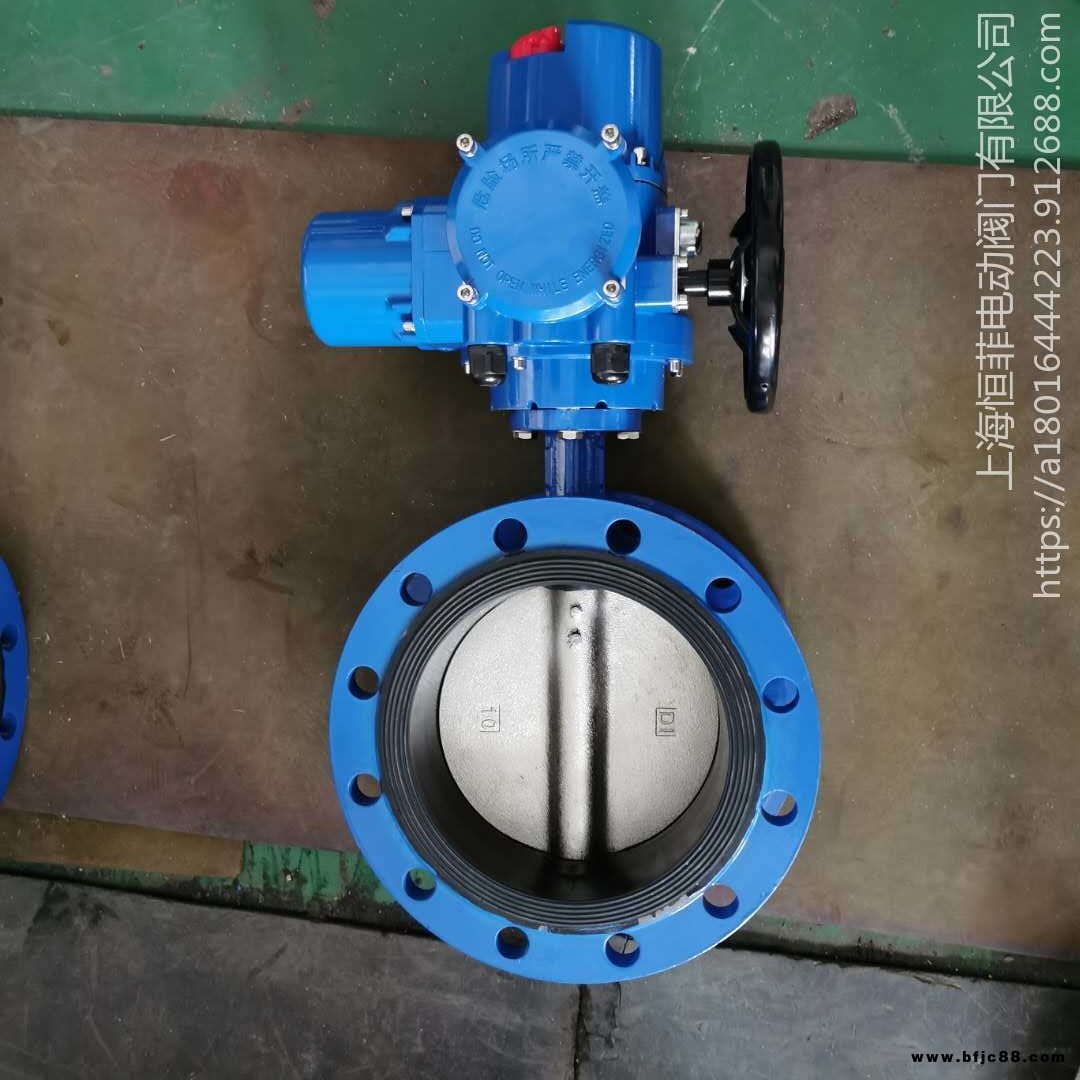

上海恒菲 電動法蘭碳鋼蝶閥 D941X-16Q/C簡介
隨著電動閥門的發展，國內外有很多知名閥門企業生產電動閥門，電動蝶閥是工業自動化控制領域中的重要執行單元。它屬于電動閥門和電動調節閥中的一個品種。廣泛用于紡織、電站、石油化工、供熱制冷、制藥、造船、冶金、輕工、環保等領域。該產品可用做管道系統的切斷閥，控制閥和止回閥。完整的手動控制裝置，電動或氣動傳動裝置，可以滿足不同工況具體條件。符合嚴格的質量要求，能夠非常持久的應用。特別是在冶金鋼鐵，船舶行業，有著非常高的知名度。
電動蝶閥適用于需要流量調節的場合。由于蝶閥在管路中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路系統受壓力損失的影響，還應考慮關閉時蝶板承受管道介質壓力的堅固性。此外，還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。 蝶閥的結構長度和總體高度較小，開啟和關閉速度快，且具有良好的流體控制特性，蝶閥的結構原理適合制作大口徑閥門。當要求蝶閥作控制流量使用時，重要的是正確選擇蝶閥的尺寸和類型，使之能恰當地、有效地工作。 中線蝶閥通常，在節流、調節控制與泥漿介質中，要求結構長度短，啟閉速度快(1/4轉)。低壓截止(壓差小)，推薦選用蝶閥。 在雙位調節、縮口地通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，具有磨蝕性介質時，可以選用蝶閥。 在特殊工況條件下節流調節，或要求密封嚴格，或磨損嚴重、低溫(深冷)等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置地三偏心或雙偏心地專用蝶閥。
上海恒菲 電動法蘭碳鋼蝶閥 D941X-16Q/C結構特性
在高溫高壓工況下,仍具有穩定的密封性能.它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能
2.三維偏心密封系統加之人優化的設計,使閥門開啟阻力小.蝶板密封面為一向上凸起的錐形,開啟時蝶板圓周面上的各點同時完成脫離密封圈,固體物不易在密封面上堆積.閥門關閉過程通過密封圈的彈性受壓來完成,
3.蝶板與密封圈之間不存在相卡現象.
4.閥門的密封性能不受溫度變化的影響.
5.閥桿軸徑密封采用石墨壓制成形密封圈.綜上所述確保了零泄漏,金屬密封加上在火災前,中,后均為零泄漏,故是本質火災安全型.
蝶閥1、啟閉方便迅速、省力、流體阻力小，可以經常操作。 2、結構簡單，體積小，重量輕。 3、可以運送泥漿，在管道口積存液體少。 4、低壓下，可以實現良好的密封。 5、調節性能好。
蝶閥的選用
蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處于全開狀態。 蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。 采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
上海恒菲 電動法蘭碳鋼蝶閥 D941X-16Q/C特點
(1)采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
(2)密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
(3)橡膠密封圈既可位于閥體上，也可位于蝶板上，可適用不同特點的介質，供用戶選擇。
(4)蝶板采用框架結構，強度高，過流面積大，流阻小。
(5)整體烤漆，能有效防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
(6)本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響。可在任何方向安裝。
(7)具有體積小，重量輕，性能可靠，配套簡單，流通能力大，特別適合于介質是較潔凈液體和氣體。
電動蝶閥概述:
電動蝶閥是以電動執行器與蝶閥的結合而稱謂，相同需要的扭力配置以符合國際通用的ISO5211連接標準平臺以及互為的±5°微調，而達到精密協和。
執行器，電動執行器90°120°180°270°旋轉角行程扭力控制分為開關無源觸點反饋型/智能調節型，特殊環境防爆、隔爆型。硬質鋁合金殼體 執行電源DC24v 、AC220v、AC380v等可選。內置過熱保護、中控反饋信號，指示器透視窗口，附帶斷電應急手動裝置 防護等級IP67 底部安裝尺寸符合ISO5211/DIN3337國際標準 適應環境溫80℃，環氧樹脂涂層。詳細數據由供應商另行提供。
上海恒菲 電動法蘭碳鋼蝶閥 D941X-16Q/C分類
常用的電動蝶閥有對夾式電動蝶閥和法蘭式電動蝶閥兩種。對夾式電動蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式電動蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
上海恒菲 電動法蘭碳鋼蝶閥 D941X-16Q/C工作原理
工作電源通常有:AC220V，AC380V等。輸入信號:4~20mA 0~10v等弱電信號。由調節型電動執行機構和閥桿連接調試好以后;以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。
上海恒菲 電動法蘭碳鋼蝶閥 D941X-16Q/C應用領域
廣泛應用于食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業的工業過程自動控制系統中。
電動蝶閥適用于暖通與制冷行業，同時亦可用于工業領域、一般服務領域與水處理。
折疊優點
1、電動蝶閥啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、電動蝶閥結構簡單，體積小，重量輕。
3、電動蝶閥可以運送泥漿，在管道口積存液體少。
4、電動蝶閥低壓下，可以實現良好的密封。
5、電動蝶閥調節性能好。
折疊缺點
1、使用壓力和工作溫度范圍小。
2、密封性較差。
折疊上海恒菲 電動法蘭碳鋼蝶閥 D941X-16Q/C安裝與維護
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
