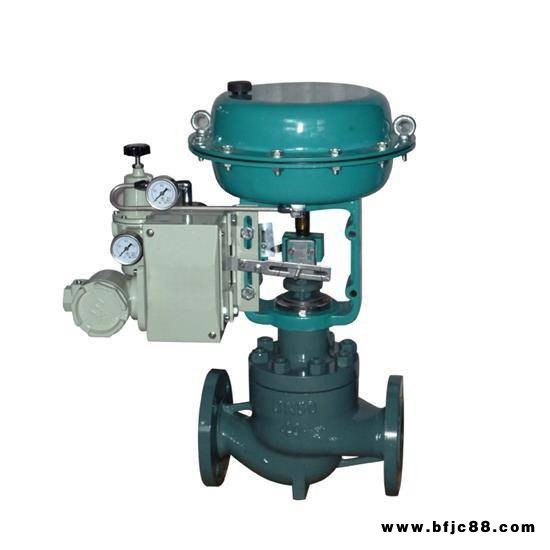

JHP(M)型氣動單座（套筒）調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥（套筒閥）組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。ZJHM型精小型套筒與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。
一、閥體
閥體形式：直通單座（套筒）倒S型鑄造型閥
公稱通徑：DN20~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB/T79.2-94凹式
閥體材料：HT200 ZG230—450
ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 閥 蓋：常溫型-20~+200℃
散熱型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不銹鋼波紋管
二、閥內組件
閥芯型式：上導單座(套筒)柱塞型閥芯
流量特性：直線特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
三、流量特性圖

四、執行機構：
形 式：多彈簧式薄膜執行機構 墊 片：橡膠石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡膠夾增強滌綸織物彈簧范圍：20-100(40-200、80-240 、20-60 壓縮彈簧：60Si2Mn 60-100) KPa
推 桿：2Cr13 供氣 壓力：0.14 0.16 0.28MPa
膜 蓋：A3 氣源 接頭：內螺紋M10X1
襯 套：2Cr13 環境 溫度：-30~+70℃
閥作用型式：氣一開式，氣一閉式

六、ZJHP型氣動單座調節閥允許壓差
說明： 1、本表以標準規格執行機構為計算基礎。如工作壓差超出表列范圍，可向廠方提出，采取適當?shù)慕鉀Q辦法。本表單位為：MPa
2、本表以閥門關位置為計算基礎。因此其它位置會有更大的允許壓差。

七、ZJHM型氣動套筒調節閥允許壓差表

說明： 1、本表以標準規格執行機構為計算基礎。如工作壓差超出表列范圍，可向廠方提出，采取適當?shù)慕鉀Q辦法。

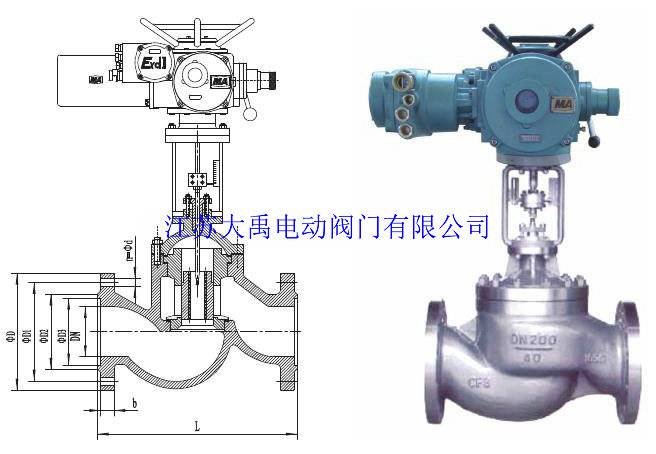

八、ZJHP/M型氣動調節閥外形圖

九、ZJHP/M型氣動薄膜調節閥外型尺寸
