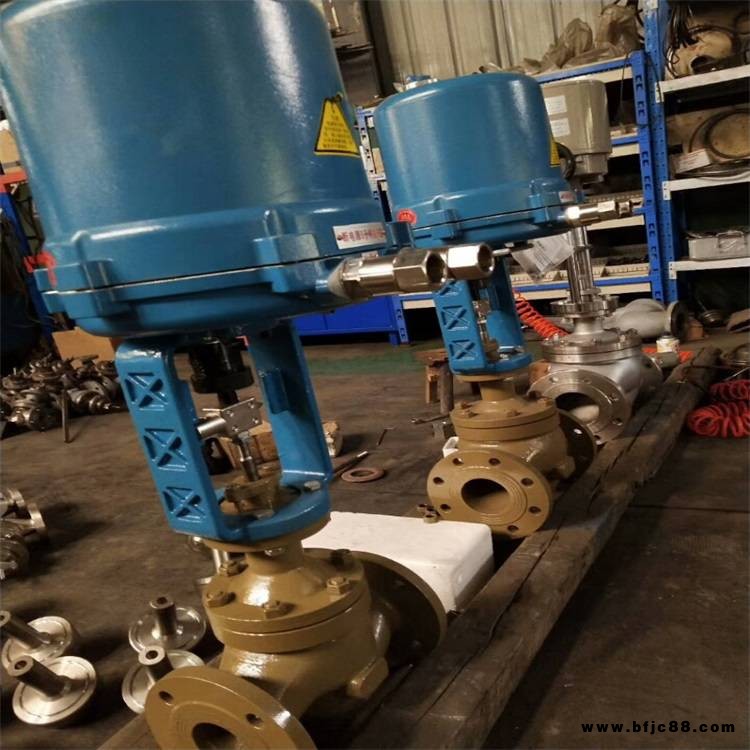

動調節閥，采用套筒導向、壓力平衡型雙密封面閥芯結構，配PSL、3810電子式電動執行器。流道呈S流線型，整體具有工作平穩、允許壓差大、流量特性準確、噪音低等特點。電動套筒調節閥特別適用于流量大，閥前后壓差較大，泄露要求不高的工作場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

   電動調節閥主要特點如下：
1、采用平衡型閥芯，不平衡力大，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。

一、電動套筒調節閥產品概述；
電動套筒調節閥是一種性能優良的高品質調節閥，不僅具備一般套筒調節閥的特點外，還具有更大的流通能力和更高的動作性能。該閥由PSL系列或361L系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。

二、電動套筒調節閥適用范圍：
電子式電動套筒調節閥是老一代ZKZM型的改進型產品，控制精度和性能有明顯提高，其中單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合；雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合；小孔節流型，可作低噪音閥使用。因此，它特別適用于石油、化工、冶金、電站等工業部門的一般流體介質和大流量工藝條件的生產控制系統。

三、電動套筒調節閥產品特點
1、采用平衡型閥芯。不平衡力小，允許壓差大，操作平穩。
2、閥芯導向面大，可改善由渦流和沖擊引起的震蕩，并減少損壞。
3、比普通雙座調節閥噪聲低10dB左右。
4、結構簡單，拆卸方便。
5、動作靈敏、連線簡單、流量大、體積小、調節精度高。
6、輸出力大，調節平穩，對信號的反應速度快。

電子式精小型電動套筒調節閥，由低流阻套筒閥配用PS或3810系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4-20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。

一、閥體
形式：直通倒S鑄造閥
公稱通徑：DN20－300mm
公稱壓力：PN1.6；4.0；6.4MPa
連接形式：JB78－59；JB/T79.2－94凹式
材料：ZG230-450；ZG1Gr18Ni9Ti ；ZG0Cr18Ni12M02Ti
二、上閥蓋
常溫型：-20℃－+200℃
散熱型：-40℃―+450℃
低溫型：-200℃－-20℃
壓蓋形式：，螺紋壓緊式，螺栓壓緊式
填料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管
三、閥內組件
閥芯形式：上導向單座柱塞式閥芯，
或上導向單座套筒柱塞式閥芯
流量特性：等百分比特性，
直線特性和快開特性
材料：1Cr18Ni9Ti；OCr18Ni12Mo2Ti

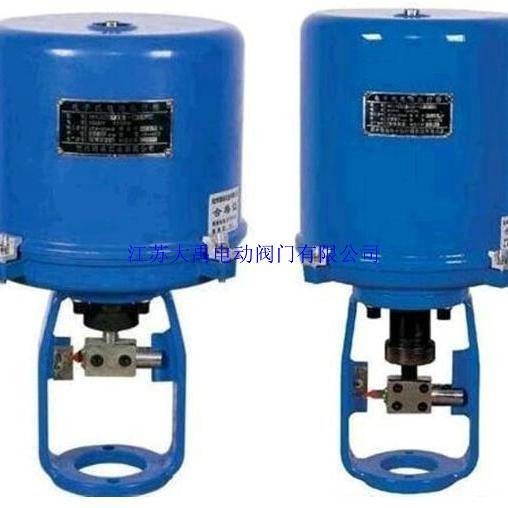

四、電動套筒調節閥執行機構
類型:可選PS、3810電子式直行程執行機構，防爆型選用3810型，技術參數和性能：請參閱對應的執行機構及閥門定位器說明書。

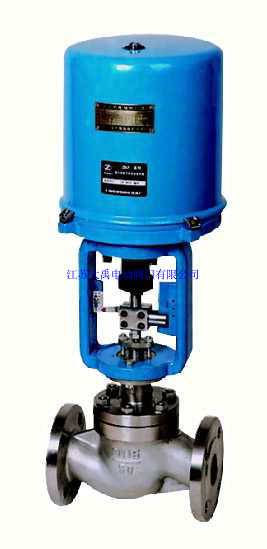

ZDLM電子式電動套筒調節閥，是由直行程全電子式電動執行機構和直通低流阻平衡型套筒閥組成。具有結構緊湊，重量輕，動作靈敏，流體通道呈s流線型，壓降損失小，閥容量大，流量特性精確，直接接受調節儀表輸入的(4-20mA，0-10mA或1-5VDC)等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體，液體，蒸汽等介質的工藝參數如壓力，流量，溫度，液位等參數保持在給定值，是符合標準的新一代通用調節閥產品。
本系列產品廣泛應用于化工，石油，冶金，電站，輕紡，造紙和制藥等工業生產過程的自動化調節和遠程控制。
有標準型，夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4Mpa；公稱通徑DN25~300mm；適用流體溫度有-100~+425℃；按溫度高低配用不同閥蓋可分常溫型，高溫型和低溫型。

   結構特點：
1．電動套筒調節閥是自動化控制系統中儀表的執行單元，以AC220v電源電壓作動力，接受來自DCS，PLC系統或調節儀表，操作器等輸入的(4-20mA，0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋，位置指示，手動操作等功能，功能強，性能可靠，連線簡單，調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制
2．電動套筒調節閥按作用模式可分；
正作用:電閉式-常開型(當電信號增大時閥位向下位移)，《B型》
反作用:電開式-常閉型(當電信號增大時閥位向上位移)，《K型》
3．電動套筒調節閥為直通套筒鑄造球形閥，采用了平衡型閥芯，不平衡力小，操作穩定適用于閥前閥后壓差大且泄漏稍大的工作場合。
4．直通低流阻套筒閥閥芯采用了壓力平衡籠式閥芯結構，閥芯為圓柱型，經過精密加工開出一定特性的窗孔，由套筒的內圓導向和頂導向，因而閥桿上不平衡力很小，操作穩定，性能好，是一種力平衡型的調節閥。適用于閥前后兩端壓差較高的場合，由于閥芯有套筒的側面導向，受渦流沖擊所產生的振動被減弱，故具有噪音低，空化閃蒸作用小，使用壽命長等優點。但閥座泄漏率較單座閥稍大。
5．通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值:等百分比(對數)性，直線性。
