| 是否進口 : | 否 | 產地 : | 江蘇 |
| 品牌 : | 大禹自控 | 型號 : | 電動調節閥，ZAZN,ZAZP,電動單座調節閥，電動雙座調節閥，電動閥 |
| 驅動能源 : | 電動執行器 | 訂貨號 : | 2 |
| 加工定制 : | 是 | 貨號 : | 2 |
| 產品用途 : | 電動調節閥，ZAZN,ZAZP,電動單座調節閥，電動雙座調節閥，電動閥 | 是否跨境貨源 : | 否 |

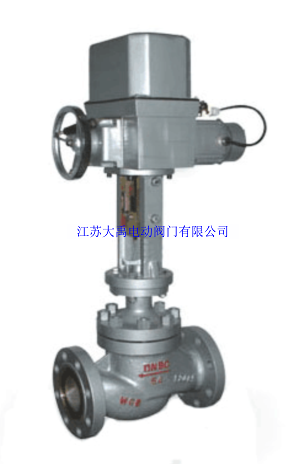

ZAZN電動雙座調節閥
ZAZM電動套筒調節閥

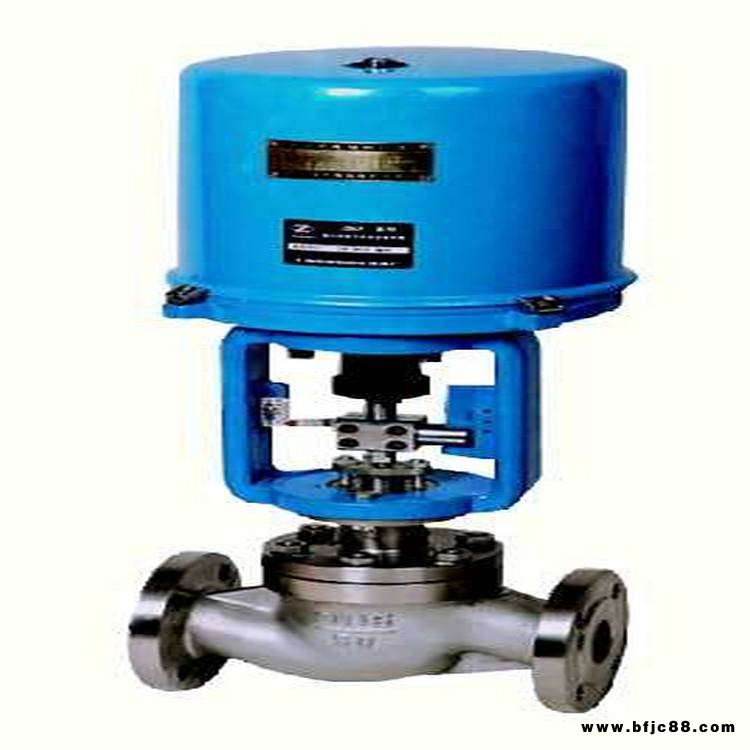

ZAZP電動單座調節閥
一、ZAZ系列電動調節閥 概述
ZAZ（P、N、M）型電動調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
二、ZAZ系列電動調節閥 主要技術參數
公稱通徑DN(mm)3/4”20250300
| 額定流量 系數kv | 單座 | P | 0.08～0.8 | 1.2～5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
| 雙座 | N | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||
| 套筒 | M | 15 | 20 | 30 | 75 | 115 | 240 | 350 | ||||||||
| 公稱壓力(MPa) | 1.6 4.0 6.0 | |||||||||||||||
| 行程 | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||
| 電動執行器型號 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | |||||||||||||
| 信號 | Ⅱ型0-10mA DC Ⅲ型4-20mA DC | |||||||||||||||
| 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | |||||||||||||||
| 流量特性 | 直線 百分比 | |||||||||||||||
| 可調范圍 | 30:1 | |||||||||||||||
| 電源電壓 | 220VAC 50～60Hz | |||||||||||||||
| 作用方式 | 電開式（K） 電閉式（B） | |||||||||||||||
| 閥 體 材 質 | 公 稱 壓 力 (MPa) | 0.6 | 低溫： ZG1Cr18Ni9Ti | |||||||||||||
| 1.6 | 常溫:HT200 ZG230-450 | |||||||||||||||
| 4.0 | 低溫: ZG1Cr18Ni9Ti | |||||||||||||||
| 常溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 中溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 6.4 | 低溫:ZG1Cr18Ni9Ti | |||||||||||||||
| 常溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 中溫:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
| 法蘭尺寸 | 管連接 | 鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59 | ||||||||||||||
| 法蘭型式 | 法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式 鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式 | |||||||||||||||
| 閥芯材質 | 1Cr18Ni9Ti | |||||||||||||||
| 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型），長勁式（低溫式） | |||||||||||||||
三、ZAZ系列電動調節閥 允許壓差
使用情況閥芯處于流開狀態，關閉時閥后壓力P2＝0
| 公稱通徑 DN(mm) | 閥座直徑 DN(mm) | 執行機構 有效推力 （N） | 允許壓差(sMPa) | ||||||||
| 電動直通單座調節閥 | |||||||||||
| PN1.6(MPa) | PN6.4(MPa) | ||||||||||
| 3/4 | 3 | 4 | 5 | ||||||||
| 6 | 7 | 8 | |||||||||
| 20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公稱壓力 | 3.8 | 2.7 | 1.7 | 1.0 | |
| 公稱壓力 | 4.34.3 | 2.5 | |||||||||
| 25 | 26 | 400,1000,2500 | 0.5 | 公稱壓力 | 0.6 | 3.6 | |||||
| 32 | 32 | 0.4 | 公稱壓力 | 0.4 | 2.3 | ||||||
| 40 | 40 | 400,1000 2500，6400 | 0.7 | 1.0 | 0.7 | 1.5 | |||||
| 50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | ||||||
| 65 | 66 | 6400，16000 | 1.4 | 1.4 | |||||||
| 80 | 80 | 1.0 | 1.0 | ||||||||
| 100 | 100 | 0.6 | 0.6 | ||||||||
| 125 | 125 | 6400，16000 | 0.5 | 1.0 | 0.5 | 1.0 | |||||
| 150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | ||||||
| 200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | ||||||
| 250 | 250 | 16000 | 0.3 | 0.3 | |||||||
| 300 | 300 | 0.2 | 0.2 | ||||||||
四、ZAZ系列電動調節閥 主要技術性能
項目指標
| 基本誤差％ | ±5.0 | |
| 回差％ | 3.0 | |
| 死區％ | 3.0 | |
| 泄漏量 | 單座閥 | 符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
| 雙座閥 | 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 | |
| 套筒閥 | 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 | |
