| 是否進口 : | 否 | 產地 : | 江蘇 |
| 品牌 : | 大禹 | 型號 : | PZ973電動對夾式刀形閘閥 |
| 驅動能源 : | 電動執行器 | 訂貨號 : | 2 |
| 加工定制 : | 是 | 貨號 : | 2 |
| 產品用途 : | PZ973電動對夾式刀形閘閥 | 是否跨境貨源 : | 否 |

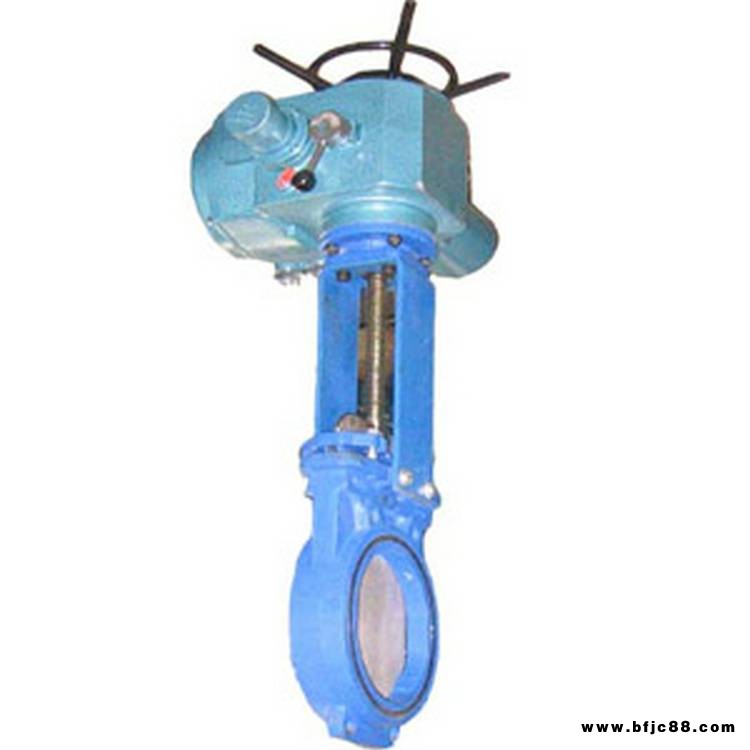

PZ973電動對夾式刀形閘閥
一、電動對夾式刀形閘閥 概述
該產品驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤炭、采礦等工程，滿足了現在工、農業的自動化要求。
二、電動對夾式刀形閘閥 特點
1、啟閉迅速、平穩可靠、自動化程度高
2、安裝高度及位置不受限制
3、采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作
4、配有手動，萬一供電中斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。
三、電動對夾式刀形閘閥 電動裝置參數
1、電源：AC380V、50HZ。
2、標準型：標準型產品具有防塵、防雨水的外殼保護能力、防護等級。
3、防水型：防水型產品具有防塵、防浸水（IP67）的外殼防護等級。
4、防爆型（EX）：防爆等級為DII BT4/DII CT4（不含乙炔）。
5、環境溫度：-20℃～40℃。
6、可選：配電氣控制器。
四、電動對夾式刀形閘閥 主要外形及連接尺寸
公稱壓力 | DN | L | D1 | D2 | H | D0 | L0 | L1 | L2 | N-Φ | 電裝型號 |
0.6 | 50 | 43 | 90 | 110 | 600 | 125 | 215 | 318 | 197 | 4-M12 | DZW10 |
65 | 46 | 110 | 130 | 670 | 125 | 215 | 318 | 197 | 4-M12 | DZW10 | |
80 | 46 | 125 | 150 | 680 | 125 | 215 | 318 | 197 | 4-M16 | DZW10 | |
100 | 52 | 145 | 170 | 700 | 125 | 215 | 318 | 197 | 4-M16 | DZW10 | |
125 | 56 | 175 | 200 | 720 | 125 | 215 | 318 | 197 | 8-M16 | DZW10 | |
150 | 56 | 200 | 225 | 790 | 125 | 215 | 318 | 197 | 8-M16 | DZW10 | |
200 | 60 | 255 | 280 | 850 | 125 | 215 | 363 | 197 | 8-M16 | DZW15 | |
250 | 68 | 310 | 335 | 1100 | 125 | 215 | 363 | 197 | 12-M16 | DZW20 | |
300 | 78 | 362 | 395 | 1180 | 125 | 215 | 363 | 197 | 12-M20 | DZW20 | |
350 | 78 | 412 | 445 | 1280 | 125 | 215 | 363 | 197 | 12-M20 | DZW30 | |
400 | 102 | 462 | 495 | 1460 | 125 | 215 | 363 | 197 | 16-M20 | DZW45 | |
450 | 114 | 518 | 550 | 1600 | 235 | 240 | 437 | 277 | 16-M20 | DZW45 | |
500 | 127 | 568 | 600 | 1800 | 235 | 240 | 437 | 277 | 16-M20 | DZW45 | |
600 | 154 | 670 | 705 | 2100 | 235 | 240 | 437 | 277 | 20-M22 | DZW60 | |
700 | 165 | 775 | 810 | 2300 | 260 | 274 | 526 | 283 | 24-M22 | DZW90 | |
800 | 190 | 880 | 920 | 2500 | 260 | 274 | 526 | 283 | 24-M27 | DZW120 | |
900 | 203 | 980 | 1020 | 2700 | 295 | 319 | 554 | 309 | 27-M27 | DZW180 | |
1000 | 216 | 1080 | 1120 | 2900 | 295 | 319 | 554 | 309 | 28-M27 | DZW250 | |
1200 | 254 | 1295 | 1340 | 3400 | 295 | 319 | 554 | 309 | 32-M30 | DZW250 | |
1.0 | 50 | 43 | 160 | 125 | 600 | 125 | 215 | 318 | 197 | 4-M16 | DZW10 |
65 | 46 | 120 | 145 | 670 | 125 | 215 | 318 | 197 | 4-M16 | DZW10 | |
80 | 46 | 135 | 160 | 680 | 125 | 215 | 318 | 197 | 4-M16 | DZW10 | |
100 | 52 | 155 | 180 | 700 | 125 | 215 | 318 | 197 | 8-M16 | DZW10 | |
125 | 56 | 185 | 210 | 720 | 125 | 215 | 318 | 197 | 8-M16 | DZW10 | |
150 | 56 | 210 | 240 | 790 | 125 | 215 | 318 | 197 | 8-M20 | DZW10 | |
200 | 60 | 265 | 295 | 850 | 125 | 215 | 363 | 197 | 8-M20 | DZW15 | |
250 | 68 | 320 | 350 | 1100 | 125 | 215 | 363 | 197 | 12-M20 | DZW20 | |
300 | 78 | 368 | 400 | 1180 | 125 | 215 | 363 | 197 | 12-M20 | DZW20 | |
350 | 78 | 428 | 460 | 1280 | 125 | 215 | 363 | 197 | 16-M20 | DZW30 | |
400 | 102 | 482 | 515 | 1460 | 235 | 240 | 437 | 277 | 16-M22 | DZW45 | |
450 | 114 | 532 | 565 | 1600 | 235 | 240 | 437 | 277 | 20-M22 | DZW45 | |
500 | 127 | 585 | 620 | 1800 | 235 | 240 | 437 | 277 | 20-M22 | DZW60 | |
600 | 154 | 685 | 725 | 2100 | 260 | 274 | 526 | 283 | 20-M27 | DZW90 | |
700 | 165 | 800 | 840 | 2300 | 260 | 274 | 526 | 283 | 24-M27 | DZW120 | |
800 | 190 | 898 | 950 | 2500 | 295 | 319 | 554 | 309 | 24-M30 | DZW180 | |
900 | 203 | 1005 | 1050 | 2700 | 295 | 319 | 554 | 309 | 28-M30 | DZW180 | |
1000 | 216 | 1115 | 1160 | 2900 | 295 | 319 | 554 | 309 | 28-M30 | DZW250 | |
1200 | 254 | 1325 | 1380 | 3400 | 295 | 319 | 554 | 309 | 32-M36 | DZW250 |
