| 往復單元 : | 活塞泵 | 品牌 : | 雙液注漿泵 |
| 型號 : | 80/110 | 材質 : | 鑄鐵 |
| 用途 : | 管道泵 | 訂貨號 : | 80/110 |
| 貨號 : | 110 | 驅動方式 : | 電動 |
| 性能 : | 高壓 | 輸送介質 : | 污水泵、雜質泵 |
| 葉輪數目 : | 單級 | 泵軸位置 : | 邊立式 |
| 葉輪結構 : | 敞開式葉輪 | 葉輪吸入方式 : | 雙吸式 |
| 汽蝕余量 : | 520 | 吸入口徑 : | 38 |
| 排出口徑 : | 32 | 重量 : | 520 |
| 電壓 : | 380 | 功率 : | 11 |
| 規格 : | 雙液泵 | 是否跨境貨源 : | 否 |
結構及工作原理

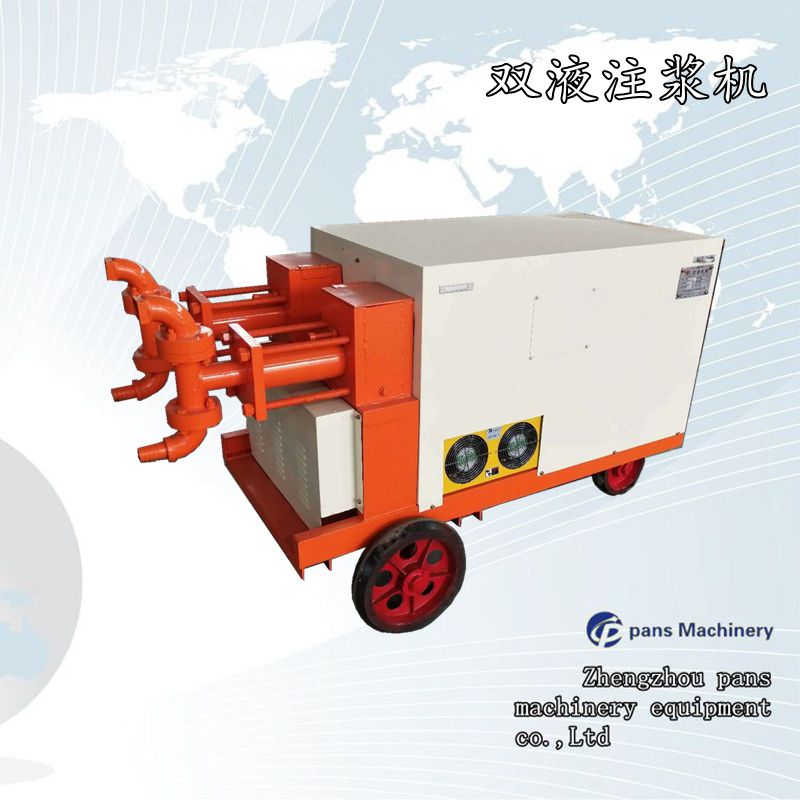

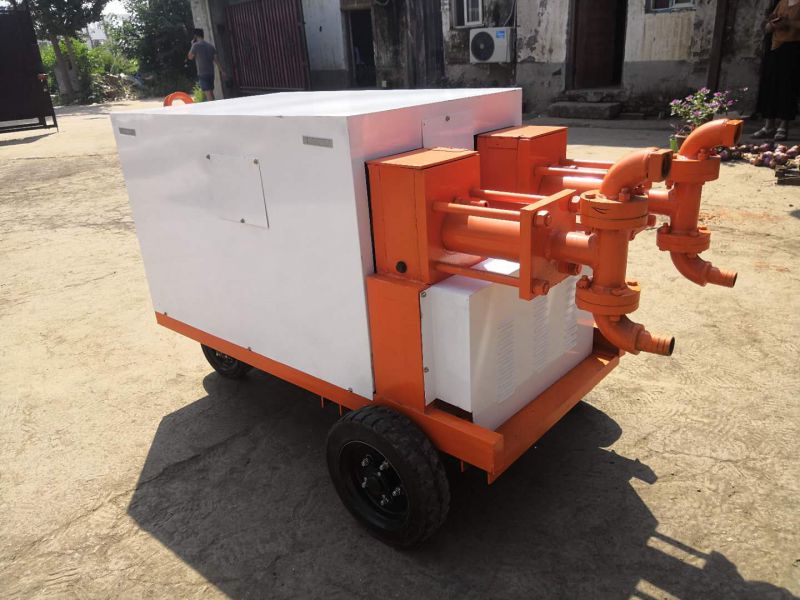

雙液注漿泵的結構主要由電動機驅動系統、液壓傳動系統、料缸泵送系統、散熱系統、電器安全系統、機架系統等組成。
主機工作原理為電動機帶動齒輪泵產生壓力油，經油管泵入溢流閥（溢流閥調整壓力為8 MPa，出廠時已設定），溢流閥產生的穩定壓力油從油管進入換向閥孔位P，分別從A、B兩孔位經油管（二）與液壓缸相連，兩個液壓缸由油管相串聯后在油壓作用下推動活塞及推桿動作，當推桿向左運動到限定的行程時，撞板會與定位塊相觸，這時定位塊會帶動換向閥的操作手柄動作，改變液壓油的傳動方向，從而使活塞進行往復運動，當活塞返回時，下鋼球打開，上鋼球封閉，漿液隨進漿口吸入泵頭及料缸內，當活塞進入時，上鋼球打開，下鋼球封閉，漿液由出漿口排出， 換向閥的T位出油孔經油管與風冷器相連，風冷器使油液溫度降低后經回油管回流到油箱，斷路器為整機電器提供安全保證，從而使注漿泵能穩定工作。
雙液注漿泵使用過程，使用前應注意事項
檢查電源是否正常，電動機是否接地、齒輪泵轉動是否靈活、電氣元件的連接電纜是否牢固可靠。
檢查油箱液位，液面應在油窗觀察孔的規定位置。
將吸漿管放入清水中，并檢查各管道及漿泵是否暢通。
檢查液壓換向閥定位塊是否能控制油缸往復運動。
警告： 1：經長途運輸的機械產品，在使用前請檢查各部件有無損壞現象?。。?/p>
2：使用前請專業電工檢查電器、電路有無損壞，斷路、接線有無松動！??！
3：使用前請詳細閱讀使用說明書?。?！
4：注意接地?。。?/p>
將壓力表開關打開，溢流閥調壓手輪松開
點動電動機，檢查電動機及齒輪泵運轉方向是否正確，電動機必須順時針旋轉，如果反轉應調整電動機進線的任意兩相序，否則漿泵不能正常工作。
特別提示： 齒輪泵不能反轉?。?！
啟動電機，將系統壓力調到1-2MPa試運轉5分鐘，如運轉正常關閉出漿口閥門。
松開溢流閥鎖緊螺母，調整壓力表旋扭，使其達到漿泵工作壓力值（出廠設定為8 MPa）。
特別提示： 使用前不要亂動溢流閥手輪，不能超高壓工作?。?！
檢查溢動閥手柄及定位塊、撞板的位置，使其處于一端工作位置，開機后如果漿泵不工作可手動擺動溢動閥手柄的定位塊，將其復位，從而打通油路以后泵機將會進入正常工作狀態。
