| 品牌 : | 溫州瑞宣閥門 | 型號 : | JH41W-16P |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | 15-600 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 大型 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 截止止回 |
| 類型(通道位置) : | 直通式 | 3C閥門類別 : | 工業 |

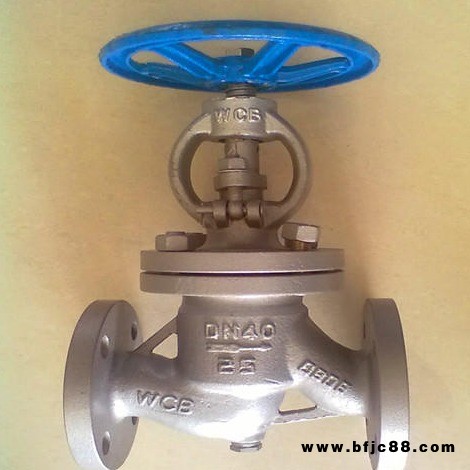

截止止回閥
截止止回閥概述：
兼有截止閥和止回閥功能的多用閥門。它的結構形式與截止閥相似（見圖），但閥桿與閥瓣不是固定聯接。當閥桿下降將閥瓣緊壓在閥座上時，起截止閥作用；閥桿上升后，則起止回閥作用。在同時需要安裝截止閥(或閘閥)和止回閥的管道上（如水泵的出口端），或在安裝位置受到限制的場所（如船舶），使用截止止回閥可節約安裝費用和空間位置。
截止止回閥工作原理：
截止止回閥安裝在聯合循環余熱爐的主蒸汽管道上，作為防止介質倒流。當鍋爐發生故障，靠介質壓力將閥門快速關閉，對鍋爐起到安全保護作用。?
截止止回閥結構簡述：
1.采用壓力自緊式密封結構，介質壓力越高，密封性能越好，密封圈采用成型石棉盤根。?????
2.閥瓣在閥體內作升降運動，運行前先將閥桿提起，靠介質壓力將閥門自動打開。當鍋爐發生故障時，閥門入口壓力降低，介質倒流，將閥門快速關閉。?????
3.閥門支架與電動裝置相連，使閥門達到更好的密封。?????
4.閥瓣與閥座密封面采用鈷基硬質合金等離子噴焊而成，硬度高，抗沖蝕，抗擦傷，經久耐用。?????
5.閥桿表面經抗蝕氮化處理，具有良好的抗腐蝕性和抗擦傷性。?????
6.閥門可進行手-電動切換。手動時，自動切斷電源，手輪順時針方向旋轉為關閉閥門。
明顯的優點是：在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而耐磨。開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。公稱壓力或壓力級：PN1.0-16.0MPa、ANSICLASS150-900、JIS10-20K公稱通徑或口徑：DN10～500、NPS1/2～36"連接方式：法蘭、對焊、螺紋等適用溫度：-196℃～700℃驅動方式：、氣動、電動、液動、氣液聯動、閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、 、 、氧化性介質、尿素等多種介質。
