| 品牌 : | 溫州瑞宣閥門 | 型號 : | DD373W-16P |
| 結構形式 : | 杠桿式 | 加工定制 : | 否 |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 適用介質 : | 液氮 | 壓力環境 : | 常壓 |
| 工作溫度 : | 低溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 手輪 | 用途 : | 進水 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN40-DN1000 |
| 3C閥門類別 : | 工業 | 是否跨境貨源 : | 否 |
?
?

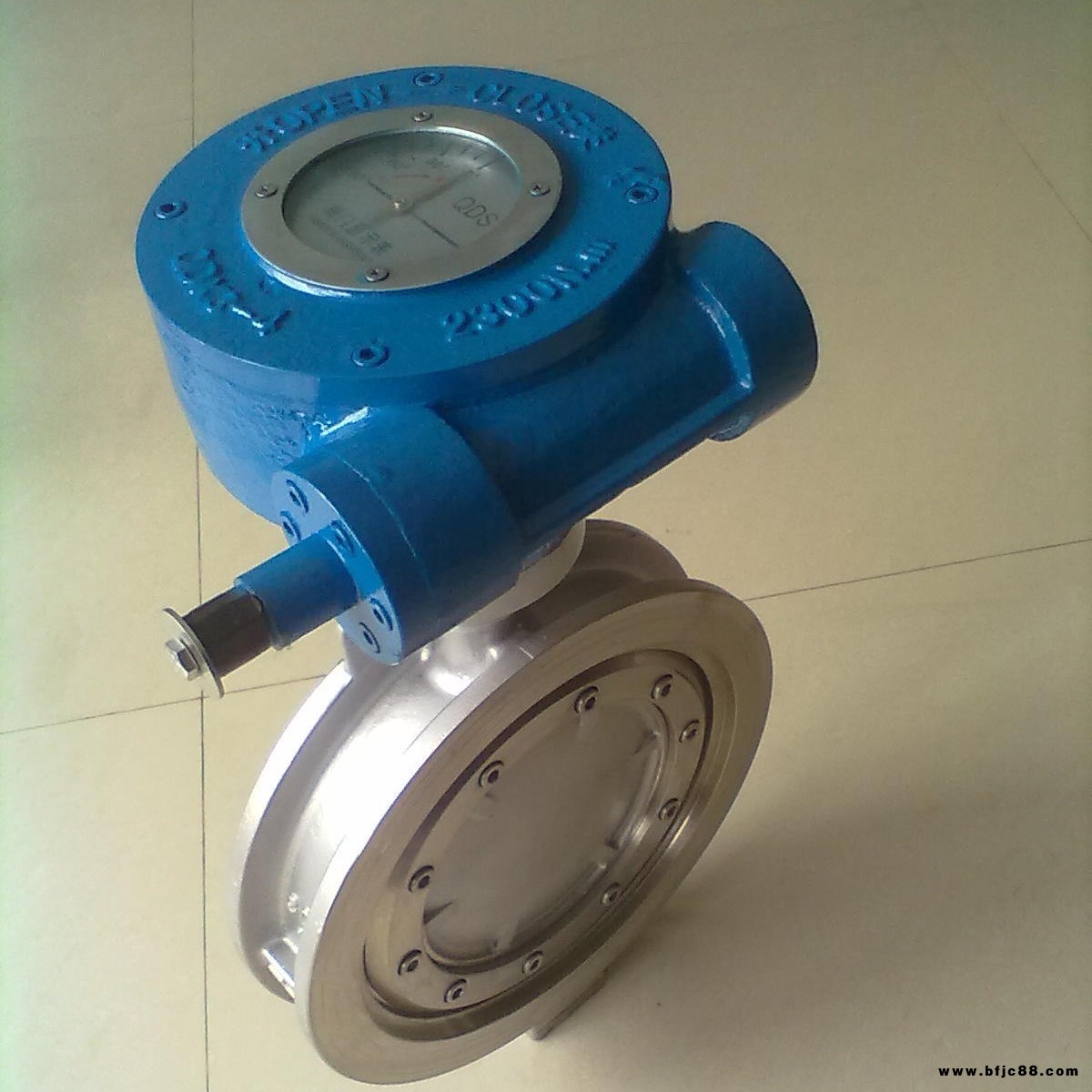

低溫對夾蝶閥
?
一、對低溫對夾蝶閥密封性能的要求：
低溫閥門產生泄漏的原因主要有兩種情況，一是內漏；二是外漏。
1)閥門產生內漏
主要原因是密封副在低溫狀態下產生變形所致。
當介質溫度下降到使材料產生相變時造成體積變化，使原本研磨精度很高的密封面產生翹曲變形而造成低溫密封不良。我們曾對DN250閥門進行低溫試驗，介質為液氮(-196℃)蝶板材料為1Cr18Ni9Ti(沒經過低溫處理)發現密封面翹曲變形量達0.12mm左右，這是造成內漏的主要原因。
新研制的蝶閥由平面密封改為錐面密封。閥座是一個斜圓錐橢圓密封面，與嵌裝在蝶板上的正圓形彈性密封環組成密封副。密封環可在蝶板槽內徑向浮動。當閥門關閉時，彈性密封環首先和橢圓密封面的短軸接觸，隨著閥桿的轉動逐漸將密封環向內推，迫使彈性環再和斜圓錐面的長軸接觸， 終導致彈性密封環與橢圓密封面全部接觸。它的密封是依靠彈性環產生變形而達到的。
因此當閥體或蝶板在低溫下產生變形時，都會被彈性密封環來吸收補償，不會產生泄漏和卡死現象。當閥門打開時這一彈性變形立即消失，在啟閉過程中基本沒有相對磨擦，故使用壽命長。
2)閥門的外漏。
其一是閥門與管路采用法蘭連接方式時，由于連接墊料、連接螺栓、以及連接件在低溫下材料之間收縮不同步產生松弛而導至泄漏。因此我們把閥體與管路的連接方式由法蘭連接改為焊接結構，避免了低溫泄漏。
其二是閥桿與填料處的泄漏。一般多數閥門的填料采用F4，因為它的自滑性能好、摩擦系數小(對鋼的摩擦系數f=0.05～0.1)，又具有獨特的化學穩定性，因此得到廣泛應用。
但F4也有不足之處，一是冷流傾向大；二是線膨脹系數大，在低溫下產生冷縮導致滲漏，造成閥桿處大量結冰，至使閥門開啟失靈。為此研制的低溫蝶閥采用自縮密封結構即利用F4膨脹系數大的特點，通過予留的間隙達到常溫、低溫都可以密封的目的。
二、閥體、閥桿軸襯的設計要求
1)低溫閥門殼體結構形狀。
材料選擇的正確與否對閥門的正常可靠工作有著極其重要的意義。蝶閥的結構特點與截止閥、閘閥相比，不但避免了因形狀不規則，殼體壁厚不均勻，在低溫下產生的冷縮，溫差應力所引起的變形，而且由于蝶閥體積小，閥體形狀左右基本是的稱的，因而熱容量小；予冷量消耗也小；形狀規則又便于對閥門的保冷措施。
2)閥桿襯套的選擇。
根據用戶反映，有些低溫閥門在運行當中，閥門的轉動部位發生粘滯，咬合現象時有發生，主要原因是：配對材料選擇不合理，予留冷間隙過小，以及加工精度等原因所致。
在研制低溫閥門時，采取了一系列措施，防止出現以上現象。例如：我們對閥桿上、下軸襯選用了具有摩擦系數小及自潤滑性能的SF-1型復合軸承，這樣可以適用于低溫閥門的一些特殊需要。金屬密封型蝶閥具有的特點是一些普通閥門所不具備的。尤其是流阻小、密封可靠、啟閉迅速、使用壽命長等。
?
?
