| 品牌 : | 瑞宣閥門 | 型號 : | QV977F-16P |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN100 |
| 適用介質 : | 弱酸堿介質 | 壓力環境 : | 中低壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 換向 |
| 類型(通道位置) : | 直通式 | 作用對象 : | 泵 |
| 3C閥門類別 : | 工業 |

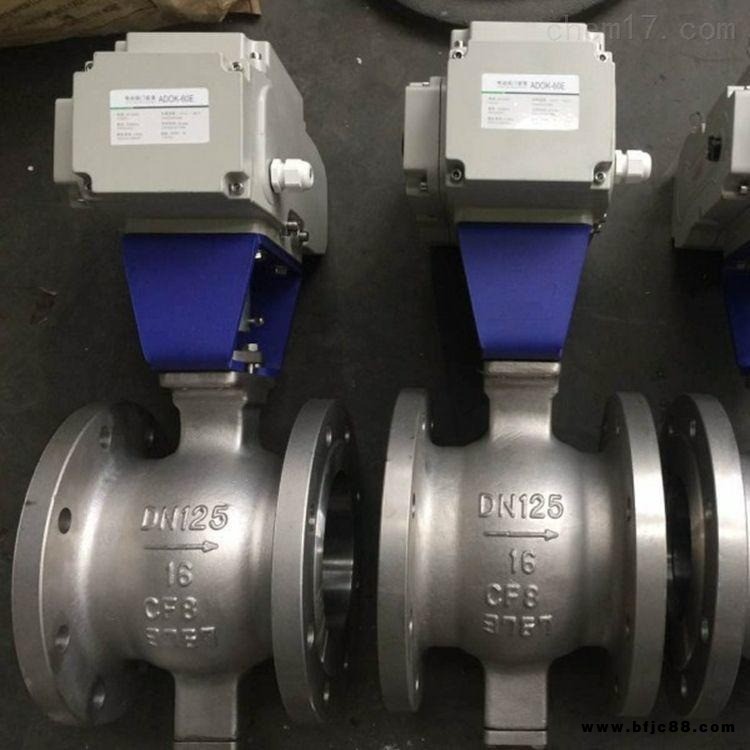

電動V型調節球閥概述：
該系列閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的 控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。
電動V型調節球閥其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。 適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
?
電動V型調節球閥技術參數
公稱通徑DN(mm) | 25～400 | |||
公稱壓力PN(MPa) | 1.6～6.4 | |||
公稱壓力Ps(MPa) | 強度試驗 | 2.4～9.6 | ||
密封試驗 | 1.76～7.0 | |||
材料代號 | C | P | R | |
主要 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
球桿 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
密封圈 | 聚四氟乙烯、不銹鋼、硬質合金 | |||
填料 | 聚四氟乙烯、柔性石墨 | |||
適用 | 適用介質 | 水,蒸汽,油品 | 類 | 類 |
適用溫度 | -28～400℃ | -28～500℃ | ||
執行器 | 型? 號 | CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構 | ||
連接形式 | 對夾式、法蘭式，法蘭按JB79-59標準 | |||
電動V型調節球閥性能?
基本誤差 | 回差 | 死區 | 輸入信號 | 輸出信號 |
全行程的 | 全行程的 | 全行程的 | 4～20mADC | 4～20mADC |
公稱通徑D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
公稱壓力PN（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
流量特性 | 近似等百分比（參見典型曲線圖）、直線特性 | |||||||||||||
閥板轉角（度） | 0°～至90°（可調） | |||||||||||||
允許泄漏量等級 | 軟密封：零泄露 | 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | ||||||||||||
動作時間（S/90度） | 8.5～30 | 36～60 | ||||||||||||
可調節比 | 250:1 | 300:1 | ||||||||||||
電動V型調節球閥流量特性曲線
外形尺寸
1，客戶如對閥門產品有特殊要求，須在訂貨合同明確說明（比如材質要求、結構長度、連接方式、全徑或者、管道尺寸、介質溫度、壓力范圍、檢驗與試驗標準及包裝要求等）。
宣閥門訂貨須知：
2，本廠可根據客戶特定要求選配各類驅動裝置執行器。
3，如客戶提供特殊閥門型號，須正確說明其型號含義。
4，付款須知：預付30%定金到溫州瑞宣公司帳號，余款發貨前付清，以便及時安排發貨，特殊情況請請示。
5，交貨方式：可具體商定，瑞宣 運輸或客戶指定。
◆瑞宣閥門售后服務:
1,?瑞宣產品質保期為自出廠起12個月，實行”三包“服務（包退、包換、包修）。
2，產品服務期內，可以咨詢本公司工程師，提供對口服務，以便進一步提高產品質量。
3，對用戶的投訴問題，會快速作出反應，并安排售后。
?
?
?
◆瑞宣閥門產品訂貨流程：
1、客戶采購清單傳真至公司，或來電咨詢。
2、收到客戶采購訂單，我公司技術員為客戶提供閥門型號選型與報價（價格清單）。
3、商定項目：交貨期及工礦特殊要求等事宜
?
購買本公司法蘭球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
?
