| 品牌 : | 瑞宣閥門 | 型號 : | Q41H-16P |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN100 |
| 適用介質 : | 弱酸堿介質 | 壓力環境 : | 中低壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 換向 |
| 類型(通道位置) : | 直通式 | 作用對象 : | 泵 |
| 3C閥門類別 : | 工業 |

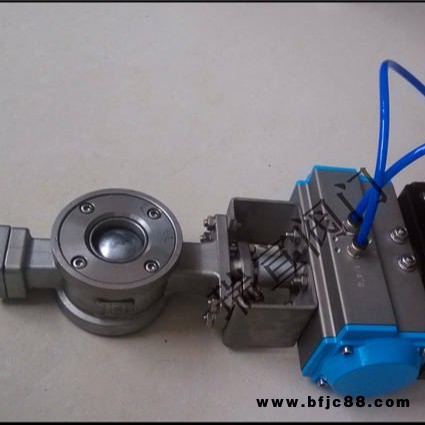

Q641F氣動球閥概述：
Q641F系列氣動O型球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用的執行機構分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
氣動球閥主要性能規范
公稱通徑DN（mm） | 15-250 | |||
公稱壓力PN（MPa) | 1.6 | |||
公稱壓力PS（MPa) | 強度試驗 | 2.4 | ||
密封試驗 | 1.76 | |||
材料材料代號 | C | P | R | |
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
球芯? | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
密封圈 | 增強聚四氟乙烯對位聚苯 | |||
填料 | 聚四氟乙烯柔性石墨 | |||
適用工況 | 適用介質 | 水、蒸汽、油品 | 類 | 類 |
適用溫度 | -28℃～300℃ | |||
執行器 | 型號 | BAW系列、GT系列、SW系列 | ||
氣源壓力 | 0.4-0.7Mpa | |||
氣動球閥訂購氣動閥門產品須知
1、請在訂貨時提供詳細口徑規格、交貨地地、交貨時間。
2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3、可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），何選防爆型。
Q641F-16型氣動球閥主要尺寸及執行器配置
公稱通徑DN(mm) | 尺寸(mm) | 執行器型號 | ||||||
L | D | D1 | D2 | b | f | Z-Φd | ||
15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GTD52/GT63K |
20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
250 | 533 | 405 | 335 | 320 | 30 | 12-25 | AW17/AW20S | |
◆瑞宣閥門訂貨須知：
1，客戶如對閥門產品有特殊要求，須在訂貨合同明確說明（比如材質要求、結構長度、連接方式、全徑或者、管道尺寸、介質溫度、壓力范圍、檢驗與試驗標準及包裝要求等）。
2，本廠可根據客戶特定要求選配各類驅動裝置執行器。
3，如客戶提供特殊閥門型號，須正確說明其型號含義。
4，付款須知：預付30%定金到溫州瑞宣公司帳號，余款發貨前付清，以便及時安排發貨，特殊情況請請示。
5，交貨方式：可具體商定，瑞宣 運輸或客戶指定。
?
◆瑞宣閥門售后服務:
1,?瑞宣產品質保期為自出廠起12個月，實行”三包“服務（包退、包換、包修）。
2，產品服務期內，可以咨詢本公司工程師，提供對口服務，以便進一步提高產品質量。
3，對用戶的投訴問題，會快速作出反應，并安排售后。
?
?
?
◆瑞宣閥門產品訂貨流程：
1、客戶采購清單傳真至公司，或來電咨詢。
2、收到客戶采購訂單，我公司技術員為客戶提供閥門型號選型與報價（價格清單）。
3、商定項目：交貨期及工礦特殊要求等事宜
?
購買本公司法蘭球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
