| 品牌 : | 瑞宣閥門 | 型號 : | Q941S |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN100 |
| 適用介質 : | 弱酸堿介質 | 壓力環境 : | 中低壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 換向 |
| 類型(通道位置) : | 直通式 | 作用對象 : | 泵 |
| 3C閥門類別 : | 工業 |

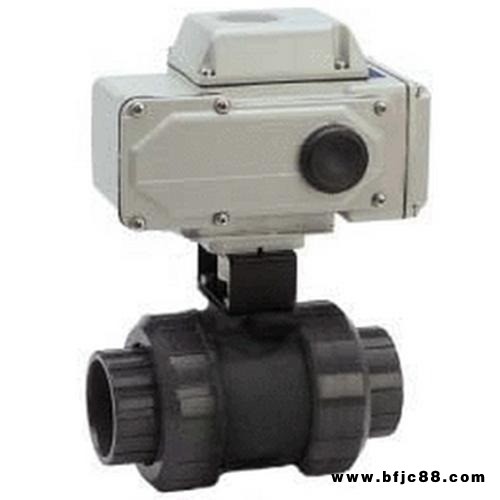

電動塑料球閥特性:
工作溫度:0℃至+60℃
工作壓力：見圖
流體范圍:食品工業、石化和與聚氯乙烯相匹配的各種流體。
連接:內螺紋DIN/ISO228/1;焊接ISO727UNI7442/75
?
| 電動塑料球閥材料: | |
| 1)軸Shaft | 聚氯乙烯PVC |
| 2)O環O-Ring | 三元乙丙橡膠EPDM |
| 3)環型螺母Ringnut | 聚氯乙烯PVC |
| 4)閥體Body | 聚氯乙烯PVC |
| 5)端口End | 聚氯乙烯PVC |
| 6)O環O-Ring | 三元乙丙橡膠EPDM |
| 7)球體密封Ballsealing | 聚四氟乙烯P.T.F.E. |
| 8)球體Ball | 聚氯乙烯PVC |
| 9)O環O-Ring | 三元乙丙橡膠EPDM |
| 10)球體密封支架Ballsealingsupport | 聚氯乙烯PVC |
| 11)環Ring | 聚氯乙烯PVC |
| 電動塑料球閥尺寸表 | |||||||||
| "螺紋"訂貨號 | M61116F03 | M61116F04 | M61116F05 | M61116F06 | M61116F07 | M61116F08 | M61116F09 | M61116F10 | |
| “焊接”訂貨號 | M61316F83 | M61316F84 | M61316F85 | M61316F86 | M61316F87 | M61316F88 | M61316F89 | M61316F90 | |
| DN | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| 內螺紋尺寸 | mm. | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" | 2"1/2 |
| 焊接管 | mm. | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 75 |
| 通徑? | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| A | mm. | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 |
| B | mm. | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 |
| C | mm. | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 68 |
| D | mm. | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 |
| X | mm. | 44 | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
| E"filetta至" | mm. | 103 | 112 | 122 | 130 | 152 | 157 | 187 | 236 |
| E"DAincollare" | mm. | 103 | 103 | 115 | 127 | 145 | 164 | 199 | 235 |
| G | mm. | 63 | 63 | 73 | 90 | 104 | 112 | 135 | 154 |
| H | mm. | 225,5 | 225,5 | 230,5 | 239 | 246 | 250 | 271,5 | 322,5 |
| T.ofcycle50/60Hz | s. | 15/12,5 | 15/12,5 | 15/12,5 | 15/12,5 | 15/12,5 | 15/12,5 | 15/12,5 | 15/12,5 |
| 重量 | Kg. | 5,6 | 5,7 | 5,8 | 6 | 6,3 | 6,5 | 7,3 | 7,8 |
2，本廠可根據客戶特定要求選配各類驅動裝置執行器。
3，如客戶提供特殊閥門型號，須正確說明其型號含義。
4，付款須知：預付30%定金到溫州瑞宣公司帳號，余款發貨前付清，以便及時安排發貨，特殊情況請請示。
5，交貨方式：可具體商定，瑞宣 運輸或客戶指定。
◆瑞宣閥門售后服務:
1,?瑞宣產品質保期為自出廠起12個月，實行”三包“服務（包退、包換、包修）。
2，產品服務期內，可以咨詢本公司工程師，提供對口服務，以便進一步提高產品質量。
3，對用戶的投訴問題，會快速作出反應，并安排售后。
?
?
?
◆瑞宣閥門產品訂貨流程：
1、客戶采購清單傳真至公司，或來電咨詢。
2、收到客戶采購訂單，我公司技術員為客戶提供閥門型號選型與報價（價格清單）。
3、商定項目：交貨期及工礦特殊要求等事宜
?
購買本公司法蘭球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
?
