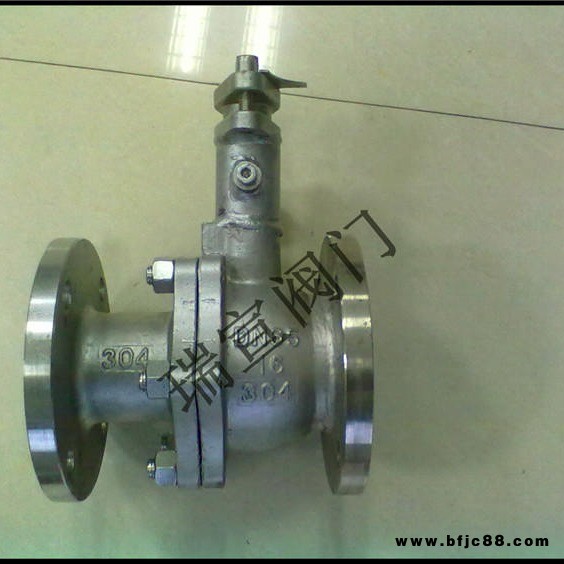

| 品牌 : | 瑞宣閥門 | 型號 : | NKQ41F-16P |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN100 |
| 適用介質 : | 弱酸堿介質 | 壓力環境 : | 中低壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 用途 : | 換向 |
| 類型(通道位置) : | 直通式 | 作用對象 : | 泵 |
| 3C閥門類別 : | 工業 |
用途和使用范圍：
GU真空球閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
?
主要技術性能：
閥門漏率： | ≤1.3×10-4Pa.L/S. |
適用溫度： | -30～+150℃ |
適用范圍： | |
連接型式 | 使用壓力范圍(Pa) |
活套法蘭(GB6070、JB919) | 0.6×106～1.3×10-4 |
焊接法蘭(GB6070、JB919) | 1.6×106～1.3×10-4 |
快卸法蘭(GB4982) | 0.1×106～1.3×10-4 |
螺紋連接 | 1.6×106～1.3×10-4 |
主要零件材料：
閥體、閥蓋、閥桿：不銹鋼
密封件： 、丁腈橡膠、氟橡膠、PPL。
?
外形及連接尺寸：
螺紋連接的外形及連接尺寸(JB919)
型號 | DN | G | H | E | L |
GU-10(G) | 10 | 1/4" | 52 | 105 | 68 |
GU-16(G) | 16 | 1/2" | 64 | 130 | 72 |
GU-20(G) | 20 | 3/4" | 67 | 130 | 82 |
GU-25(G) | 25 | 1" | 83 | 165 | 90 |
GU-32(G) | 32 | 1-1/4" | 89 | 165 | 112 |
GU-40(G) | 40 | 1-1/2" | 100 | 190 | 120 |
GU-50(G) | 50 | 2" | 125 | 190 | 145 |
GU-63(G) | 63 | 2-1/2" | 150 | 250 | 185 |
GU-80(G) | 80 | 3" | 161 | 250 | 210 |
GU-100(G) | 100 | 4" | 180 | 280 | 268 |
宣閥門訂貨須知：
2，本廠可根據客戶特定要求選配各類驅動裝置執行器。
3，如客戶提供特殊閥門型號，須正確說明其型號含義。
4，付款須知：預付30%定金到溫州瑞宣公司帳號，余款發貨前付清，以便及時安排發貨，特殊情況請請示。
5，交貨方式：可具體商定，瑞宣 運輸或客戶指定。
◆瑞宣閥門售后服務:
1,?瑞宣產品質保期為自出廠起12個月，實行”三包“服務（包退、包換、包修）。
2，產品服務期內，可以咨詢本公司工程師，提供對口服務，以便進一步提高產品質量。
3，對用戶的投訴問題，會快速作出反應，并安排售后。
?
?
?
◆瑞宣閥門產品訂貨流程：
1、客戶采購清單傳真至公司，或來電咨詢。
2、收到客戶采購訂單，我公司技術員為客戶提供閥門型號選型與報價（價格清單）。
3、商定項目：交貨期及工礦特殊要求等事宜
?
購買本公司法蘭球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
?
