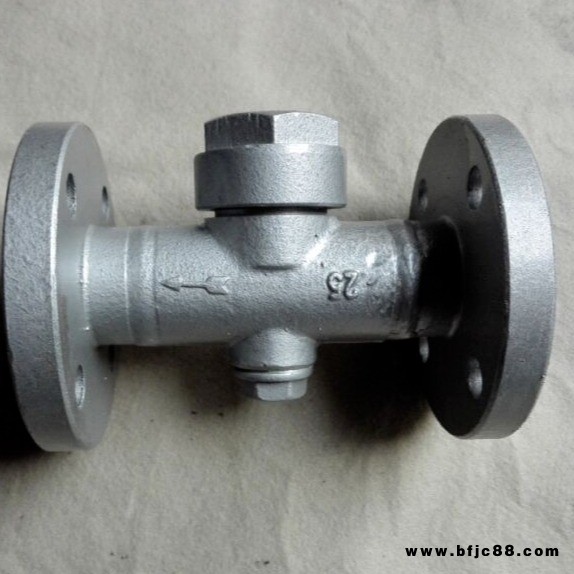

| 品牌 : | 溫州瑞宣閥門 | 型號 : | CS49H-16C |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 種類 : | 圓盤式 | 公稱通徑 : | 15-100 |
| 適用介質 : | 蒸汽 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 角式 |
| 類型(通道位置) : | 直通式 |
熱動力疏水閥
熱動力式疏水閥是一種非常結實且工作方式簡單的疏水閥。這種疏水閥靠閃蒸蒸汽經過疏水閥時產生的動力作用工作，如圖1所示， 的活動部件是位于控制室內平面上的一個碟片。在啟動階段，由于壓力的作用，碟片被頂起，冷凝水和空氣越過內側閥座經碟片下部從 出口的三個小孔排出熱動力式疏水閥內有一個活動閥片，既是敏感件又是動作執行件。根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。漏汽率3%，過冷度為8℃-15℃。
工作原理當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽隨后排放，因蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當熱動力式疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放,循環工作，間斷排水。
疏水閥是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。
在這種情況下，疏水閥 重要的功能有以下三個方面：疏水閥的功能 使用和利用蒸汽的設備上只需要蒸汽。在這種設備內肯定要產生凝結水，凝結水則成為有害的流體，同時還混入了空氣和其他不可凝氣體，成為引起設備產生故障和降低性能的原因。
(1)能迅速排除產生的凝結水。
(2)防止蒸汽泄漏。
(3)排除空氣及其他不可凝氣體。
熱動力式疏水閥的優點：
1、熱動力式疏水閥無需調整或改變內部件即可在整個工作范圍內工作。
2、結構緊湊、簡單、重量輕，就其尺寸而言排量大。
3、熱動力式疏水閥可用于高壓和過熱蒸汽，抗水錘和震動，不銹鋼結構可抗冷凝水腐蝕。
4、熱動力式疏水閥不會被冰凍損壞，但當?shù)幱诖怪狈较蚯抑迸糯髿鈺r(shí)碟片邊緣容易磨損。
5、由于碟片是 的運動部件，維護起來很方便，無需從管道上拆下疏水閥。
6、疏水閥開關時發出清脆的“咔嗒”聲，可很容易監試疏水閥的工作狀態。
熱動力式疏水閥的缺點：
1、熱動力式疏水閥不能在低壓差下工作，因?yàn)樵谶@種情況下，碟片下面的流速較低，不足以產生低壓。
2、疏水閥的進口壓力不能太低（一般不低于0.25 bar g），且背壓不能高于進口壓力的80%。
3、熱動力式疏水閥在啟動階段如果進口壓力增加較慢，可排放大量空氣，但是，若壓力增加較快，空氣流速過快就會像蒸汽那樣形成氣阻，這樣就要和其并聯安裝一個熱靜力式排氣閥。如今的熱動力式疏水閥，有了內置的防氣阻碟片，這樣碟片上部的空氣就能排放掉，不會形成氣阻。
4、該疏水閥排放時，有噪聲，不能用于某些場合，如的病房或手術室。但可以在疏水閥上安裝，能大大降低噪聲。應該注意，熱動力式疏水閥選型不能過大，否則會動作過頻，增加磨損，主管疏水要安裝低排量的疏水閥，并要正確安裝集水槽。
歡迎廣大新老客戶來電咨詢熱動力式疏水閥。
