| 品牌 : | 溫州瑞宣閥門 | 型號 : | J41W-16P |
| 連接形式 : | 法蘭 | 材質 : | 不銹鋼 |
| 公稱通徑 : | 15-500 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 大型 |
| 流動方向 : | 雙向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥桿 | 形態 : | 旋轉式 |
| 類型(通道位置) : | 直通式 | 訂貨號 : | ODJ41W-16P |
| 3C閥門類別 : | 工業 |

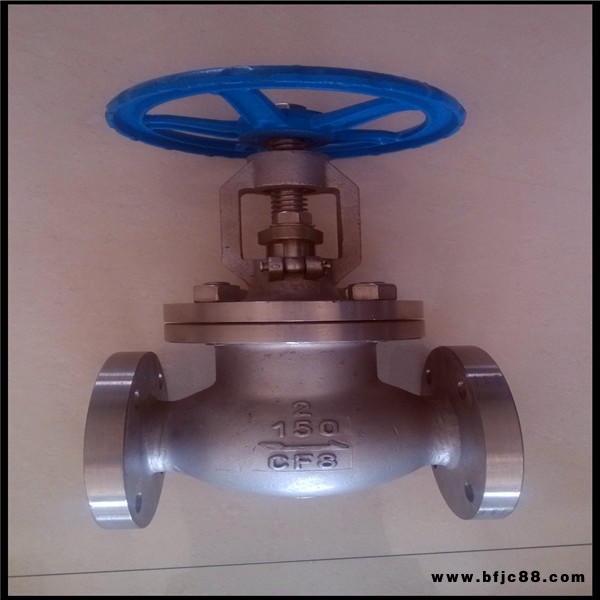

不銹鋼截止閥
不銹鋼法蘭截止閥概述：
法蘭截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
不銹鋼截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到 ，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。 本類閥門在管道中一般應當水平安裝。
不銹鋼法蘭截止閥優點如下：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
不銹鋼法蘭截止閥的缺點如下：
1、流體阻力大，開啟和關閉時所需力較大。
2、不適用于帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。
截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。
截止閥的結構形式：
不銹鋼截止閥閥體的結構形式有直通式、直流式和直角式。直通式是 常見的結構，但其流體的阻力 。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
?
?
不銹鋼法蘭截止閥相關參數：
鑄鋼螺栓閥蓋閘閥在設計和制造上都以實現 長的使用壽命和可靠性為目標。
旋啟式螺栓 - 使得維護和填料更換更加簡便易行。
填料函 - 可配置備選燈籠環和潤滑油注射器。
閥蓋連接 - ANSI壓力等級不同，連接也有所不同。
閥座環 - 分離式重型、全流道(全端口)環，易于維護。
閥體 - 全流道(全端口)，重型閥體，符合API 600標準的壁厚， 限度延長使用壽命。可配置用于旁路閥或排泄閥的輪轂。
手輪 - 易于操作的大手輪。也可配置齒作機構，馬達執行機構或缸體執行機構，以滿足更高的應用環境要求。
壓蓋 - 兩件式壓蓋/壓蓋法蘭，自行對準調節，防止由于壓蓋翹起而造成閥桿損壞。
閥桿 - 經過精密機加工的閥桿具有后座結構。
后座 - 經過精密加工的閥蓋閥桿襯套實現后座閥桿密封。
閥瓣 - 堅固耐用的閥瓣，可提供塞型，球型或V形端口結構的閥瓣。
連接端口 - 根據管道特點選擇法蘭或對焊連接端口。
