| 品牌 : | Amico/埃美柯 | 型號 : | ZJHP |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 訂貨號 : | 19948221 | 加工定制 : | 否 |
| 貨號 : | 19948221 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 硬密封型 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

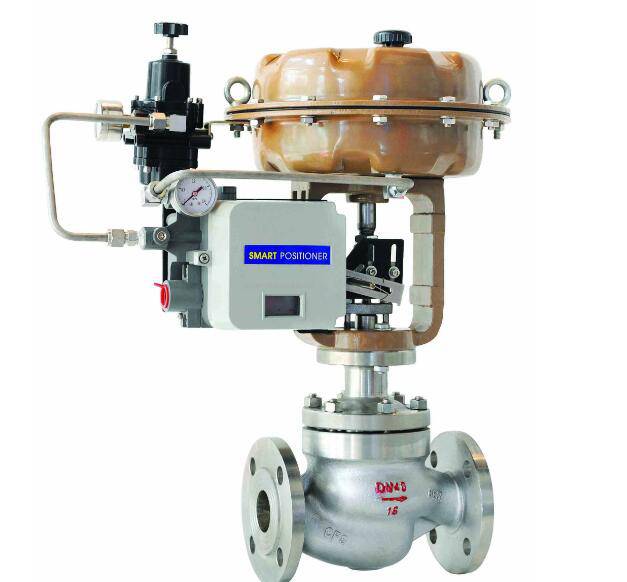

【ZJHP氣動單座調節閥-產品說明】
精小型氣動單座調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。

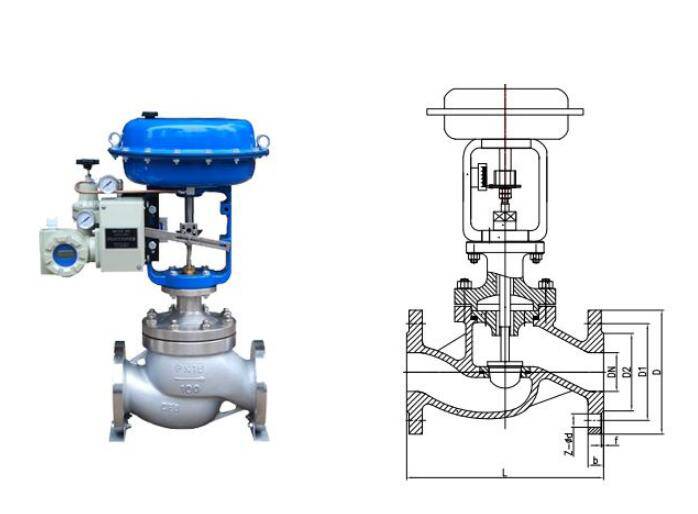

精小型氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成，新型執行機構高度氏、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。
精小型氣動單座調節閥操作穩定，具有可靠的動作特性，微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛用戶中取得高質量的控制效果。
精小型氣動單座調節閥主要技術參數和性能指標
【ZJHP氣動單座調節閥-主要技術參數】
閥座直徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||
公稱通徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
額定流量 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
公稱壓力MPa | 0.6 1.6 4.0 6.4 | |||||||||||||||
行 程mm | 16 | 25 | 40 | 60 | ||||||||||||
流量特性 | 直線、等百分比 | |||||||||||||||
介質溫度℃ | -20～200（常溫型）、-40～+250、-40～250（中溫型） | |||||||||||||||
法蘭尺寸 | 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 | |||||||||||||||
法蘭型式 | 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 | |||||||||||||||
閥體 | PN | 0.6,1.6 | HT200 | |||||||||||||
4.0,6.0 | WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | |||||||||||||||
閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti | |||||||||||||||
上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | |||||||||||||||
可調比 | 50:1 | |||||||||||||||
