| 品牌 : | 京蝶閥門 | 材質 : | 球墨鑄鐵 |
| 型號 : | Y13H | 連接形式 : | 螺紋 |
| 適用介質 : | 水 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 982741522 | 貨號 : | 982741522 |
| 公稱通徑 : | DN50 | 結構形式 : | 活塞式 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

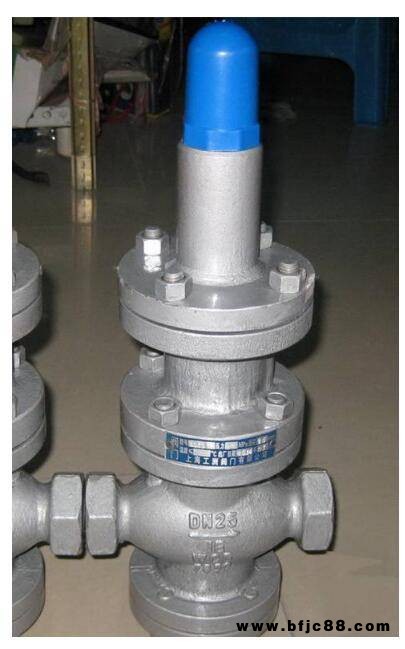

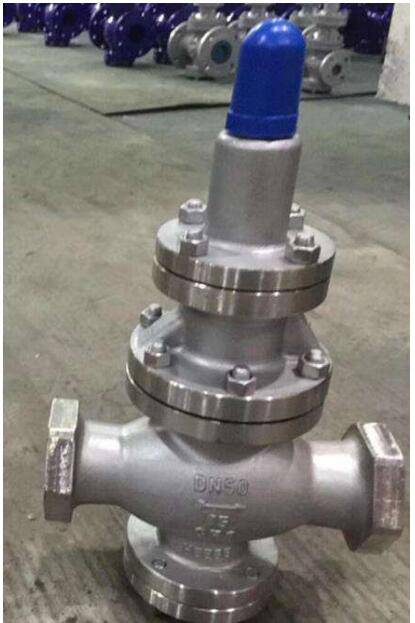

Y13H型內螺紋先導活塞式蒸汽減壓閥介紹
??? 本系列內螺紋先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
??? 本薄膜型減壓閥主要用于蒸汽管路，起減壓穩壓作用。?
一、Y13H型內螺紋先導活塞式蒸汽減壓閥主要技術參數和性能指標
?
公稱壓力(Mpa) | 1.6 | 2.5 |
殼體試驗壓力(Mpa)* | 2.4 | 3.75 |
密封試驗壓力(Mpa) | 1.6 | 2.5 |
進口壓力(Mpa) | 1.6 | 2.5 |
出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)△P2G | GB12246-1989 | |
小壓差 | 0.15 | 0.15 |
滲漏量 | GB12245-1989 | |
*.殼體試驗不包括膜片、頂蓋。
二、Y13H型內螺紋先導活塞式蒸汽減壓閥主要零件材料
?
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 閥盤 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13/銅合金 |
活塞環 | 合金鑄鐵 |
導閥座 導閥桿 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主閥彈簧 | 50CrVA |
導閥主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
三、Y13H型內螺紋先導活塞式蒸汽減壓閥流量系數(Cv)
?
DN | 15 | 20 | 25 | 32 | 40 | 50 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
