| 品牌 : | 京蝶閥門 | 材質 : | 球墨鑄鐵 |
| 型號 : | YZ11X | 連接形式 : | 螺紋 |
| 適用介質 : | 水 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 19241181 | 貨號 : | 19241181 |
| 公稱通徑 : | DN50 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 二通式 | 規格 : | DN50 |
| 是否跨境貨源 : | 否 |

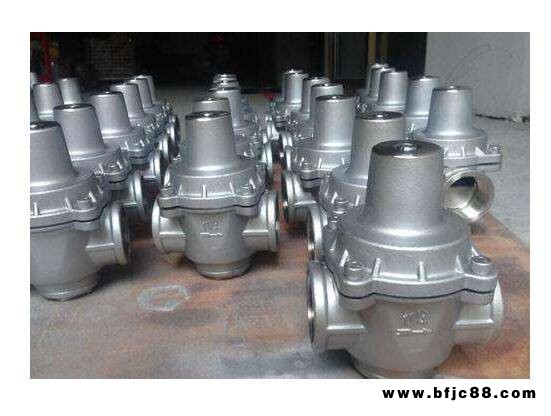

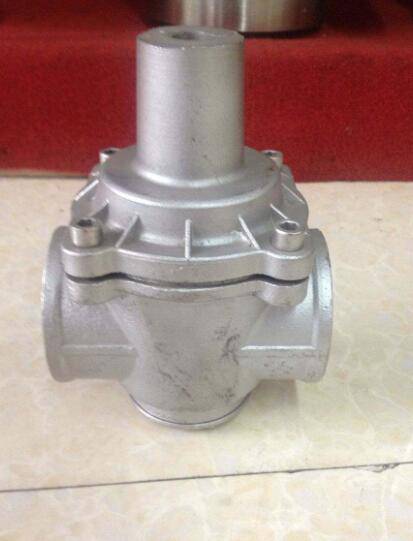

一、YZ11X支管減壓閥--用途及結構特點
YZ11X支管減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。支管減壓閥適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。支管減壓閥適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。
二、YZ11X支管減壓閥--主要技術參數和性能指標
| 公稱壓力(Mpa) | 1.0 | 1.6 |
| 殼體試驗壓力(Mpa)* | 1.5 | 2.4 |
| 密封試驗壓力(Mpa) | 1.0 | 1.6 |
| 進口壓力(Mpa) | 1.0 | 1.6 |
| 出口壓力范圍(Mpa) | 0.05-0.55 | 0.05-0.8 |
| 壓力特性偏差(Mpa)△P2P | GB12244-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12244-1989 | |
| 滲漏量 | 0 | |
| 工作溫度 | 0℃-80℃ | |
三、YZ11X支管減壓閥--主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 | 銅合金 |
| 閥蓋 | 銅合金 |
| 閥瓣 | 銅合金 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
| 調節螺栓 | 2Cr13 |
四、YZ11X支管減壓閥--流量系數(Cv)
| DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
| Cv | 1 | 2 | 3 | 5 | 8 | 14 |
五、YZ11X支管減壓閥--連接尺寸
| DN | G | L | H | H | |
| P2*≤0.55MPa | P2*≤0.8MPa | ||||
| 15(1/2") | G1/2" | 65 | 75 | 90 | 35 |
| 20(3/4") | G3-4" | 75 | 85 | 100 | 35 |
| 25(1") | G1" | 90 | 3 | 115 | 46 |
| 32(1-1/4") | G1-1/4" | 105 | 130 | 150 | 55 |
| 40(1-1/2") | G1-1/2" | 120 | 155 | 175 | 65 |
| 50(2") | G2" | 140 | 175 | 195 | 75 |
