| 品牌 : | 京蝶閥門 | 材質 : | 碳鋼 |
| 型號 : | Y43X | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 98241182 | 貨號 : | 98241182 |
| 公稱通徑 : | DN50 | 結構形式 : | 比例式 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

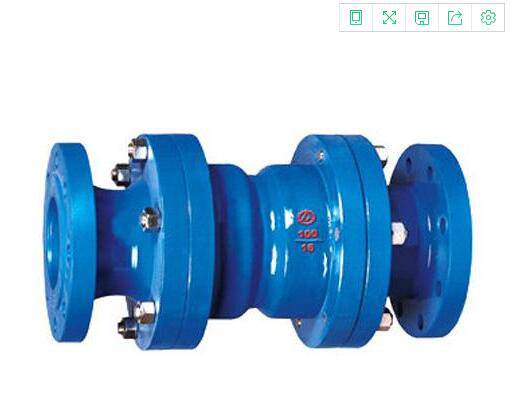

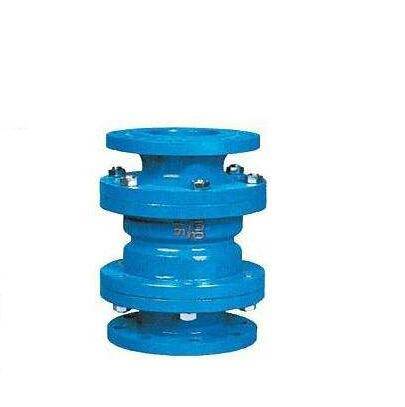

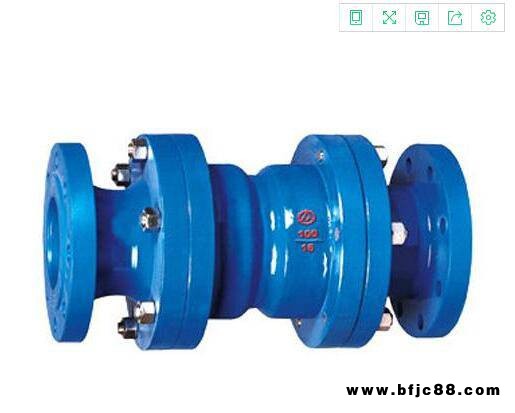

一、鑄鐵比例式減壓閥--概述：
Y43X-10/16 型鑄鐵比例式減壓閥是以法蘭連接形式,活塞式結構，閥座密封面材料為橡膠，公稱壓力為PN10～PN16，閥體材料為鑄鐵的固定比例式減壓閥,主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10、Y43X-16 型鑄鐵比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。
二、鑄鐵比例式減壓閥--性能參數：
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
| Y43X-10 | 10 | 1.0 | ≤90 | 水、氣 |
| Y43X-16 | 16 | 1.6 | ≤90 | 水、氣 |
三、鑄鐵比例式減壓閥--零部件材料：
| 型號 | 閥體材料 |
| Y43X-10 | 鑄鐵 |
| Y43X-16 | 鑄鐵 |
四、Y43X-10 型產品外形結構尺寸:
| 比例 | DN | D | D1 | D2 | D3 | b | z×φd | A |
| 2:1 3:1 5:2 3:2 4:3 | 25 | 115 | 85 | 65 | 115 | 16 | 4×φ14 | 232 |
| 32 | 140 | 100 | 78 | 140 | 18 | 4×φ18 | 246 | |
| 40 | 150 | 110 | 85 | 150 | 18 | 4×φ18 | 256 | |
| 50 | 165 | 125 | 100 | 165 | 20 | 4×φ18 | 270 | |
| 65 | 185 | 145 | 120 | 185 | 20 | 4×φ18 | 306 | |
| 80 | 200 | 160 | 135 | 210 | 22 | 8×φ18 | 320 | |
| 100 | 220 | 180 | 155 | 240 | 24 | 8×φ18 | 340 | |
| 125 | 250 | 210 | 185 | 275 | 26 | 8×φ18 | 400 | |
| 150 | 285 | 240 | 210 | 310 | 28 | 8×φ22 | 429 | |
| 200 | 340 | 295 | 265 | 355 | 28 | 8×φ22 | 358 | |
| 4:1 5:1 | 25 | 115 | 85 | 65 | 125 | 16 | 4×φ14 | 232 |
| 32 | 140 | 100 | 78 | 150 | 18 | 4×φ18 | 246 | |
| 40 | 150 | 110 | 85 | 155 | 18 | 4×φ18 | 256 | |
| 50 | 165 | 125 | 100 | 175 | 20 | 4×φ18 | 270 | |
| 65 | 185 | 145 | 120 | 200 | 20 | 4×φ18 | 306 | |
| 80 | 200 | 160 | 135 | 230 | 22 | 8×φ18 | 320 |
