| 品牌 : | 京蝶閥門 | 材質 : | 球墨鑄鐵 |
| 型號 : | Y11X | 連接形式 : | 螺紋 |
| 適用介質 : | 水 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 91411524 | 貨號 : | 91411524 |
| 公稱通徑 : | DN50 | 結構形式 : | 薄膜式 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

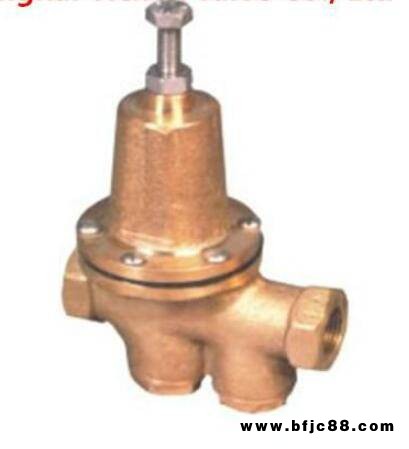

Y11X型直接作用薄膜式減壓閥介紹
本系列直接作用薄膜式減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。薄膜型減壓閥通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本產品主要用于蒸汽管路，起減壓穩壓作用。
一、Y11X型直接作用薄膜式減壓閥主要技術參數和性能指標
公稱壓力(Mpa) | 1.0 | 1.6 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 |
密封試驗壓力(Mpa) | 1.0 | 1.6 |
進口壓力(Mpa) | 1.0 | 1.6 |
出口壓力范圍(Mpa) | 0.09-0.8 | 0.1-1.2 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)△P2G | GB12246-1989 | |
滲漏量 | 0 | |
工作溫度 | 0℃-80℃ | |
*.殼體試驗不包括膜片、頂蓋。
二、Y11X型直接作用薄膜式減壓閥主要零件材料
零件名稱 | 零件材料 |
閥體 閥蓋 | 銅合金 |
閥座 | H62 |
閥瓣 | H62 |
閥桿 | H62 |
O型圈 | 丁腈橡膠 |
密封圈 | 丁腈橡膠 |
膜片 | 夾織物丁腈橡膠 |
調節彈簧 | 60Si2Mn |
過濾器 | 不銹鋼 |
三、Y11X型直接作用薄膜式減壓閥流量系數(Cv）
DN | 15(1/2") | 20(3/4") | 25(1") | 32(1-1/4") | 40(1-1/2") | 50(2") |
Cv | 0.5 | 0.6 | 1.2 | 1.8 | 3.0 | 5.0 |

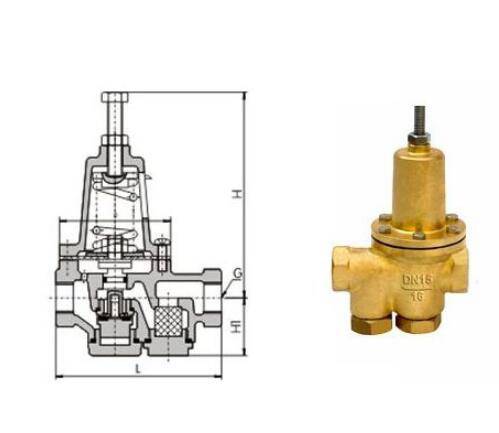

四、Y11X型直接作用薄膜式減壓閥連接尺寸
DN | G | L | H1 | H | D |
15(1/2") | G1/2" | 112 | 40 | 150 | 75 |
20(3/4") | G3-4" | 140 | 55 | 190 | 90 |
25(1") | G1" | 140 | 55 | 195 | 90 |
32(1-1/4") | G1-1/4" | 165 | 55 | 212 | 98 |
40(1-1/2") | G1-1/4" | 190 | 55 | 215 | 98 |
50(2") | G2" | 200 | 65 | 265 | 120 |
