| 品牌 : | 京蝶閥門 | 材質 : | 不銹鋼 |
| 型號 : | Y43X | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 98141182 | 貨號 : | 98141182 |
| 公稱通徑 : | DN50 | 結構形式 : | 比例式 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

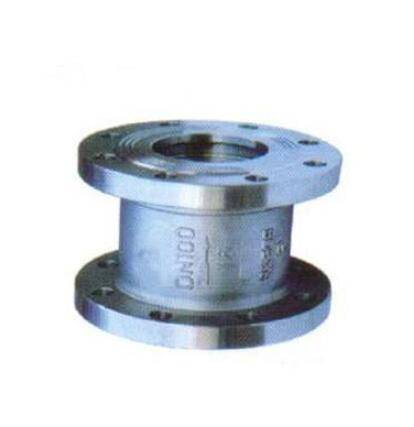

一、Y43X不銹鋼比例式減壓閥--概述：
Y43X -10P/16P 不銹鋼比例式減壓閥 PN10～PN16是以法蘭連接形式,活塞式結構，閥座密封面材料為橡膠，公稱壓力為 PN10～PN16，閥體材料為 0Cr18Ni9 系不銹鋼的固定比例式減壓閥。主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10P、Y43X-16P 型不銹鋼比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。結構嚴謹、新穎、運行流暢、體形輕巧便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用不銹鋼，適用于清潔水和氣體。標準壓力比為 2:1、3:1、4:1、5:1、3:2、5:2、4:3 等，并可根據用戶的要求設計特殊比例的減壓閥。
二、Y43X不銹鋼比例式減壓閥--主要性能參數：
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
| Y43X-10P | 10 | 1 | ≤90 | 水、氣 |
| Y43X-16P | 16 | 1.6 | ≤90 | 水、氣 |
三、Y43X不銹鋼比例式減壓閥--主要零部件材料：
| 型號 | 閥體材料 |
| Y43X-10P | 不銹鋼 |
| Y43X-16P | 不銹鋼 |
四、Y43X-10P型產品外形及結構尺寸(mm)
| 比例 | DN | D | D1 | D2 | A1 | b | z×φd | D3 | A2 |
| 2:1 3:1 5:2 3:2 4:3 | 25 | 115 | 85 | 65 | 115 | 16 | 4×φ14 | — | — |
| 32 | 140 | 100 | 78 | 124 | 18 | 4×φ18 | — | — | |
| 40 | 150 | 110 | 85 | 132 | 18 | 4×φ18 | — | — | |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×φ18 | — | — | |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×φ18 | — | — | |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×φ18 | — | — | |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×φ18 | — | — | |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×φ18 | — | — | |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×φ22 | — | — | |
| 200 | 340 | 295 | 265 | 270 | 28 | 8×φ22 | — | — |
