| 品牌 : | 京蝶閥門 | 材質 : | 球墨鑄鐵 |
| 型號 : | YK43 | 連接形式 : | 法蘭 |
| 適用介質 : | 水 | 3C閥門類別 : | 工業 |
| 訂貨號 : | 4921484 | 貨號 : | 4921484 |
| 公稱通徑 : | DN50 | 結構形式 : | 活塞式 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥體 |
| 形態 : | 柱塞式 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

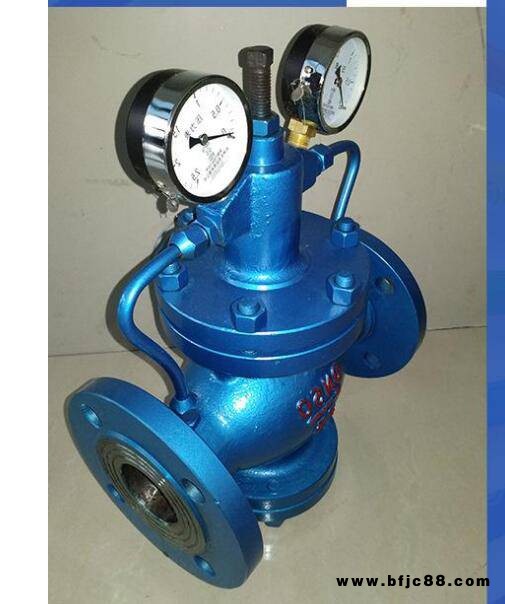

YK43X/F/Y型先導活塞式氣體減壓閥介紹
??? 本系列先導活塞式氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
??? 本先導式超大膜片高靈敏度減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、 、液化氣、 等氣體。?
一、YK43X/F/Y型先導活塞式氣體減壓閥主要技術參數和性能指標
?
公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
滲漏量 | X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989 | |||||
*：殼體試驗不包括膜片、頂蓋
二、YK43X/F/Y型先導活塞式氣體減壓閥流量系數(Cv)
?
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
三、YK43X/F/Y型先導活塞式氣體減壓閥主要零件材料
?
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB/FCB* |
閥座 閥盤 | 2Cr13/304* |
缸套 | 2Cr13/25(鍍硬鉻)/304* |
活塞 | 2Cr13/銅合金/銅合金* |
活塞環 | 合金鑄鐵/對位聚苯* |
導閥座 導閥桿 | 2Cr13/304* |
膜片 | 1Cr18Ni9Ti |
主閥 導閥彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
密封墊(X/F型號) | 橡膠/聚四氟乙稀 |
導閥體 導閥蓋 | 25/304* |
