| 型號 : | BX44W | 品牌 : | 京蝶閥門 |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 訂貨號 : | 92844418 | 加工定制 : | 否 |
| 貨號 : | 92844418 | 公稱通徑 : | DN50 |
| 結構形式 : | 填料式 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 閥體 | 用途 : | 放水 |
| 類型(通道位置) : | 三通式 | 適用介質 : | 水 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

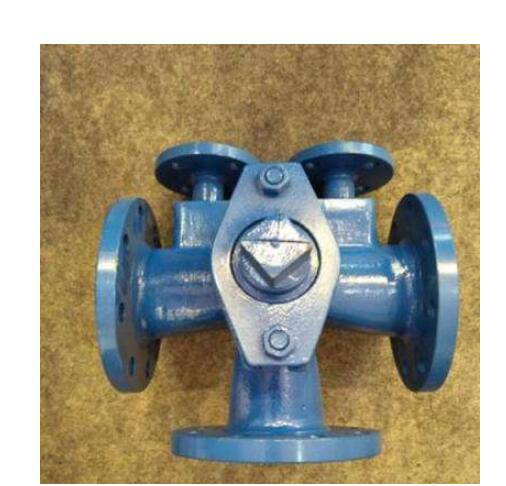

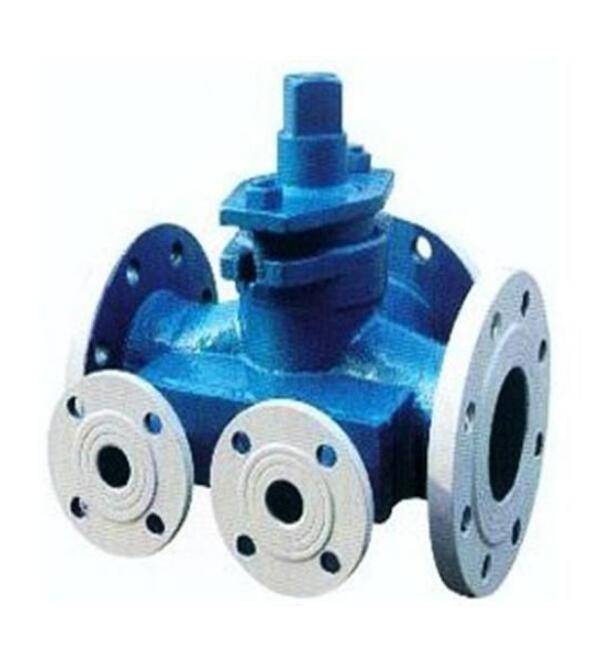

BX44W三通保溫旋塞閥又三通稱夾套旋塞閥，是在普通三通旋塞閥的基礎上，在旋塞閥閥體外部焊裝金屬夾套。在閥體兩測裝有夾套接口，可涵入蒸氣或其它過熱氣體，以保護閥內介質不會在常溫下凝固或結晶。同一規格口徑的情況下，二通法蘭式旋塞閥的連接尺寸要比普通旋塞閥大一到兩個規格。BX44W三通保溫旋塞閥主要用于石油、化工、冶金、制藥等各類系統。
一、三通保溫旋塞閥BX44W主要性能規范：
型號 | 公稱壓力 | 試驗壓力PS（Mpa） | 工作壓力 | 適用介質 | 工作溫度 | |
殼體 | 密封 | |||||
BX44W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 類等 | ≤250 |
BX44W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蝕、弱腐蝕 | ≤200 |
二、三通保溫旋塞閥BX44W主要尺寸：
口徑（DN） | L | D | D1 | D2 | z-φd | |
20 | 145 | 150 | 105 | 75 | 55 | 4-14 |
25 | 145 | 160 | 115 | 85 | 65 | 4-14 |
32 | 165 | 190 | 135 | 100 | 78 | 4-18 |
40 | 180 | 200 | 145 | 110 | 85 | 4-18 |
50 | 200 | 220 | 160 | 125 | 100 | 4-18 |
65 | 220 | 280 | 180 | 145 | 120 | 4-18 |
80 | 250 | 300 | 195 | 160 | 135 | 4?18 |
100 | 300 | 340 | 215 | 180 | 155 | 8-18 |
125 | 350 | 245 | 210 | 185 | 8-18 | |
