| 品牌 : | 京蝶閥門 | 型號 : | KP-10 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 柱塞式 | 訂貨號 : | 418241182 |
| 貨號 : | 418241182 | 材質 : | 球墨鑄鐵 |
| 連接形式 : | 法蘭 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 零部件及配件 : | 閥體 | 驅動方式 : | 手動 |
| 適用介質 : | 水 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

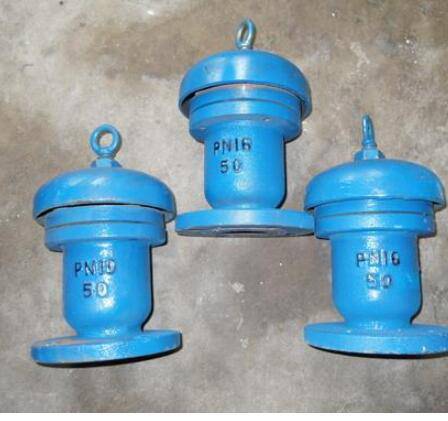

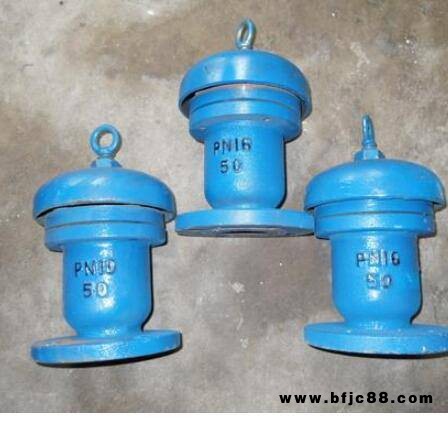

一、KP-10快速排（吸）氣閥概述：
?
KP-10快速排（吸）氣閥設計合理，結構簡單，體積小，排氣量大，我廠在原基礎上進行大量改進，使KP型更 ，產品合格率可達 。P41X、P42X系列快速排（吸）氣閥產品用于管道點或閉氣的地方來排除管內氣體疏通管道，使管道運轉正常，出水量達到設計要求，如不裝此產品，管內氣體形成氣阻使管道出水量達不到設計要求。管道在運轉時出現停電，停泵管道隨時會出現負壓力會引起管道振動或破裂，該排（吸）氣閥就快速吸入大量空氣，防止管道振動或破裂，確保管路安全。?
二、KP-10快速排（吸）氣閥作用原理：
?
當水進入管內時，浮球停在球桶下部進行大量排氣，當 完時，水進入閥內通過球桶把球浮起關閉，停止排氣，管道在正常運轉時自然會產生少量氣體，這些氣體會集中到管內上部到相當程度，閥內水與球隨時下降，氣從不局限性排隊出。?
三、KP-10快速排（吸）氣閥技術能數：
?
1、 介質：清水
2、 使用溫度常溫
3、 閥體：灰鑄鐵HT200?
4、 浮球與塞頭：不銹鋼
5、 密封材料，丁腈橡膠
6、 閥體強度試壓，1.5Mpa
7、 密封試驗壓力0.05-1.1Mpa
四、KP-10快速排（吸）氣閥排氣量表（按每秒流速成1.5-3.0米計算）
?
| 規格 | 25 | 50 | 80 | 80 | 100 | 150 |
| 200立方米/小時 | 4-8 | 11-22 | 22-40 | 42-60 | 61-122 | 83-166 |

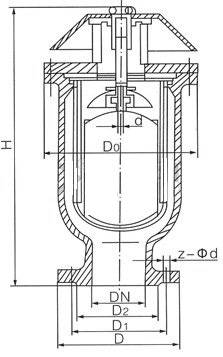

五、KP-10快速排（吸）氣閥主要連接尺寸：
?
| 公稱通徑 （DN） | D | D1 | D2 | D3 | H | Z-фd |
| 25 | 115 | 85 | 65 | 140 | 285 | 4-14 |
| 50 | 160 | 125 | 102 | 200 | 340 | 4-14 |
| 80 | 195 | 160 | 135 | 230 | 490 | 4-18 |
| 100 | 215 | 180 | 158 | 250 | 545 | 4-18 |
| 150 | 280 | 240 | 212 | 300 | 615 | 8-23 |
| 200 | 335 | 295 | 268 | 380 | 730 | 8-23 |
