| 品牌 : | 京蝶閥門 | 型號 : | QB2 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 柱塞式 | 訂貨號 : | 9826911 |
| 貨號 : | 9826911 | 材質 : | 球墨鑄鐵 |
| 連接形式 : | 法蘭 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 零部件及配件 : | 閥體 | 驅動方式 : | 手動 |
| 適用介質 : | 水 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

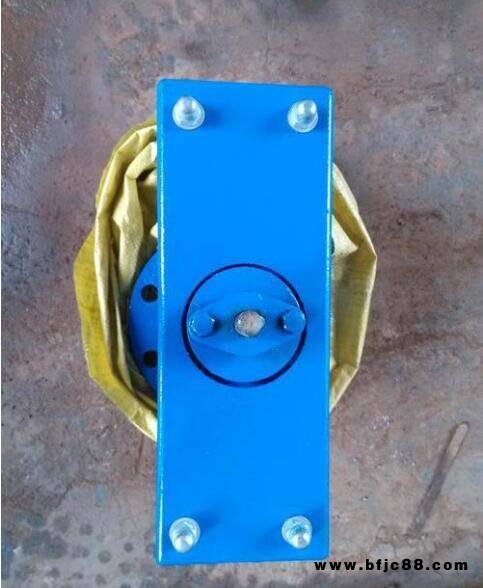

QB2雙口快速排氣閥產品概述：
QB2雙口快速排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。當需要排出管道內的氣體時，應逆時針方向旋轉閥桿，使其閥桿連同閥門上升，使管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出，當需要檢修或清掃體腔時，應將閥門關閉。本排氣閥，順時針旋轉閥桿時為關閉。
QB2-10型雙口排氣閥每小時排氣量表：
規格 | 50 | 75 | 100 | 150 | 200 |
立方米/小時 | 4-173 | 85-352 | 14-597 | 22-904 | 27-1145 |
主要零配件
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||||||
閥體 | 密封墊 | 閥 瓣 | 開槽錐端定位螺釘 | 閥桿 | 空心球 | 閥蓋 | 墊片 | 填料 | 排氣口墊片 | ||||||
11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | |||||||
排氣端蓋 | 螺母 | 護蓋 | 螺母 | 專用螺柱 | 雙頭螺柱 | 填料壓蓋 | 螺母 | 雙頭螺柱 | |||||||
主要外形及連接尺寸：
型號 | 公稱通徑 | 主要尺寸（mm） | ||||||
D | D1 | D2 | L | Z-φd | 介質 | 閥體材料 | ||
QB2-10 | 40 | 145 | 110 | 85 | 430 | 4-φ18 | 水 | 鑄鐵 |
QB2-10 | 50 | 160 | 125 | 100 | 430 | 4-φ18 | 水 | 鑄鐵 |
QB2-10 | 75 | 195 | 160 | 135 | 470 | 4-φ18 | 水 | 鑄鐵 |
QB2-10 | 100 | 215 | 180 | 155 | 500 | 4-φ18 | 水 | 鑄鐵 |
QB2-10 | 150 | 280 | 240 | 210 | 540 | 8-φ20 | 水 | 鑄鐵 |
QB2-10 | 200 | 335 | 295 | 265 | 700 | 8-φ20 | 水 | 鑄鐵 |
