| 品牌 : | 京蝶閥門 | 型號 : | P41X |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 形態 : | 柱塞式 | 訂貨號 : | 9271184 |
| 貨號 : | 9271184 | 材質 : | 球墨鑄鐵 |
| 連接形式 : | 法蘭 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 零部件及配件 : | 閥體 | 驅動方式 : | 手動 |
| 適用介質 : | 水 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

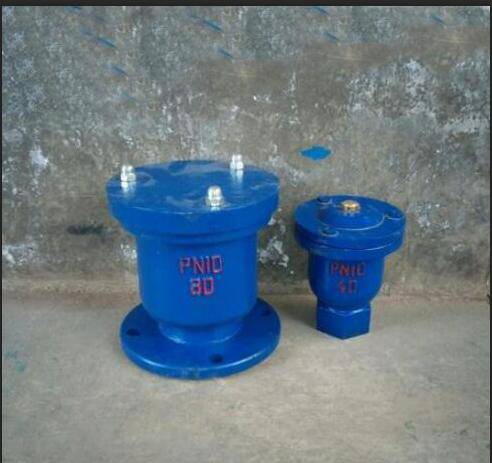

P41X、P42X快速排氣閥產品概述：
P41X、P42X快速排氣閥、吸氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。能夠排除管道中的氣體，減少阻力節約能源。當管道負壓時能快速自動吸入空氣防止管道破裂。排氣能力是普通雙孔排氣閥多倍。浮球托架為不銹鋼，使用壽命長，安全可靠。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。 本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空 完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。
P42X-10型快速排氣閥每小時排氣量表
規格 | 25 | 50 | 80 | 100 | 150 | 200 |
立方米/小時 | 2-88 | 85-3521 | 14-597 | 22-904 | 34-1413 | 66-2709 |
快速排（吸）氣閥外形、法蘭加連接尺寸表
公稱通徑 | D | D1 | D2 | D3 | H | Z-φd |
DN(mm) | ||||||
25 | 115 | 85 | 57 | 150 | 240 | 4-14 |
50 | 160 | 125 | 102 | 165 | 270 | 4-14 |
80 | 195 | 160 | 138 | 200 | 300 | 4-18 |
100 | 215 | 180 | 158 | 220 | 335 | 8-18 |
150 | 280 | 240 | 212 | 290 | 430 | 8-13 |
200 | 335 | 295 | 268 | 340 | 505 | 8-23 |
