| 品牌 : | 京蝶閥門 | 型號 : | H41H |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 訂貨號 : | 48924118 | 加工定制 : | 否 |
| 貨號 : | 48924118 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

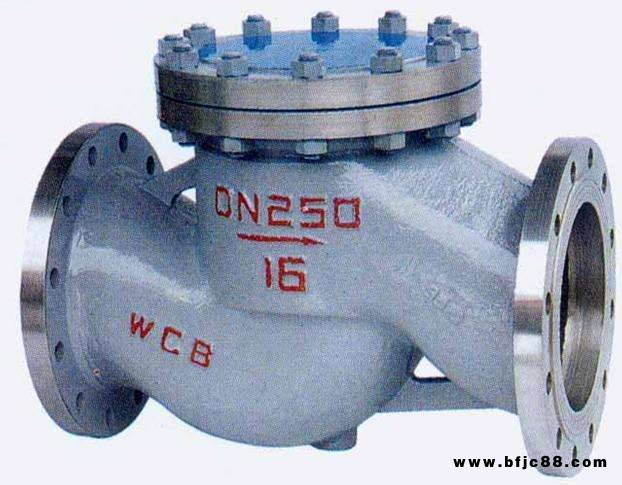

一、H41H?升降式止回閥--概述
?
H41H 升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置；依靠閥瓣自重和流體壓差實現自動阻止流體倒流。
?
二、H41H 升降式止回閥--性能規范
?
| 閥體材料 ? | 公稱壓力 (MPa) | 工作溫度 (℃)? ? | 適用介質 ? | |
| 碳 鋼 | 1．6-6．4 ? | ≤425 ? | 水、油品、蒸汽 | |
| 10．0、16．0 | ≤450 | ／ | ||
| 不銹鋼 | P | 1．6-16．0 | ≤200 | 類? ? |
| R | ／ | ／ | 類 | |
| 鉻鎳鈦? 耐熱鋼 | PI | 1．6-6．4 | ≤550 | 石油、石油產品 |
| 鉻鉬鋼 | 1．6-16．0 | ≤550 | 油 | |
?
三、H41H 升降式止回閥--主要外形尺寸
?
| 公稱壓力? PN | 公稱通徑? DN | 主要連接尺寸 | 外形? 尺寸 | ||||||||
| L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
| 1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
| 65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
| 80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
| 150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
