| 品牌 : | 京蝶閥門 | 型號 : | H11T |
| 材質 : | YB43X | 連接形式 : | 螺紋 |
| 訂貨號 : | 498241182 | 加工定制 : | 否 |
| 貨號 : | 498241182 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |
一、鑄鐵內螺紋升降式止回閥--性能規范
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度℃ | 適用介質 | |
| 強度（水）MPa | 密封（水）MPa | ||||
| H11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
| H11W-16 | 1.6 | 2.4 | 1.8 | ≤100 | 油 |
二、鑄鐵內螺紋升降式止回閥--主要零件材料
| 零件名稱 | 材料 | |
| H11T-16 | ||
| 閥體、閥蓋 | 灰鑄鐵 | |
| 密封圈 | 鋼銅 | |
| 墊片 | 石棉板 | |

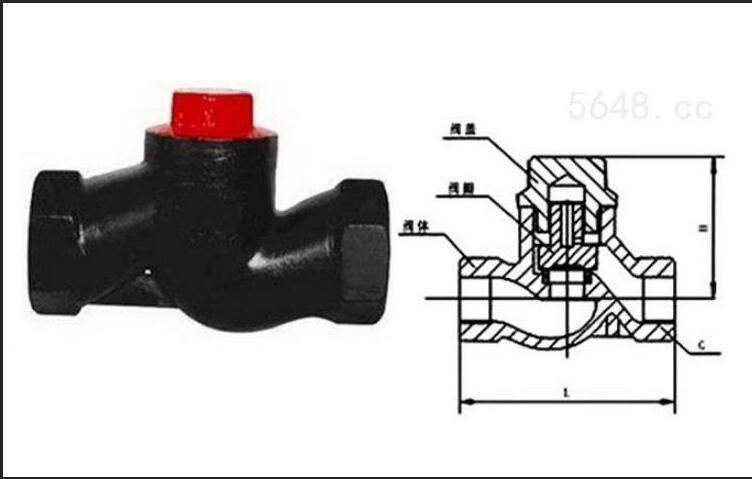

三、鑄鐵內螺紋升降式止回閥--外形尺寸和連接尺寸
| 型號 | 公稱通徑 DN（mm） | 尺寸（mm） | 重量（kg） | ||||
| L | I | H | S | S0 | |||
| H11T-16 H11W-16 | 15 | 90 | 13 | 55 | 30 | 27 | 0.6 |
| 20 | 100 | 16 | 57 | 36 | 30 | 0.8 | |
| 25 | 120 | 18 | 63 | 46 | 32 | 1.3 | |
| 32 | 140 | 18 | 73 | 55 | 36 | 1.8 | |
| 40 | 170 | 22 | 83 | 92 | 42 | 2.8 | |
| 50 | 200 | 24 | 90 | 75 | 42 | 3.8 | |
