| 品牌 : | 京蝶閥門 | 型號 : | HC42X |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 訂貨號 : | 98214481 | 加工定制 : | 否 |
| 貨號 : | 98214481 | 種類 : | NRVR靜音式 |
| 結構形式 : | 立式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

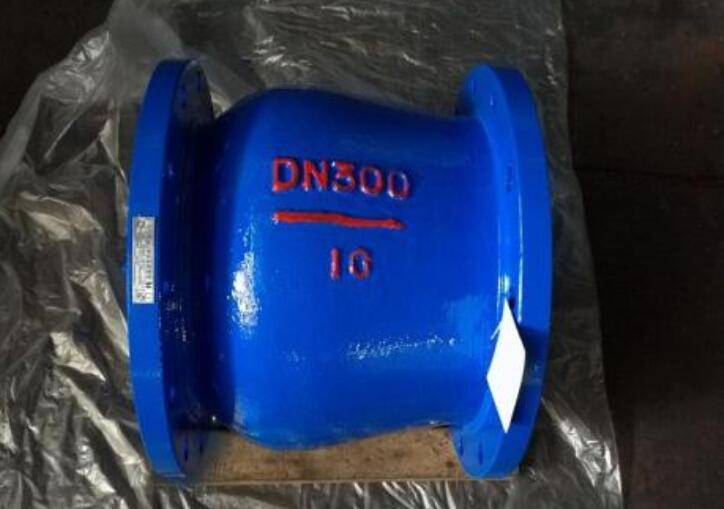

一、靜音式止回閥--概述
HC42X/DRVZ靜音止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。
二、靜音式止回閥--主要技術參數
| 型號 | DRVZ/T-10 | DRVZ/T-16 | DRVZ/T-25Q |
| 公稱壓力 | PN1.0MPa | PN1.5MPa | PN2.5MPa |
| 公稱通徑 | DN50～DN300(mm) | ||
| 工作壓力 | 1.0MPa | 1.6MPa | 2.5MPa |
| 密封試驗壓力 | 1.1MPa | 1.76MPa | 2.75MPa |
| 殼體試驗壓務 | 1.5MPa | 2.4MPa | 3.75MPa |
三、靜音式止回閥--主要零部件
| 零件名稱 | 材料 |
| 閥體、導流體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閥座、軸瓦、閥瓣、軸 | 青銅或鉻不銹鋼 |
| 彈簧 | 不銹鋼 |
四、靜音式止回閥--主要連接尺寸
| 公稱通徑(mm) | L(mm) |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 240 |
| 125 | 300 |
| 150 | 350 |
| 200 | 450 |
| 250 | 500 |
| 300 | 550 |
| 350 | 575 |
| 400 | 600 |
| 450 | 650 |
| 500 | 700 |
