| 品牌 : | 京蝶閥門 | 型號 : | HH49型 |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 焊接 |
| 訂貨號 : | 156889645 | 加工定制 : | 否 |
| 貨號 : | 156889645 | 結構形式 : | 蝶式 |
| 公稱通徑 : | DN50 | 適用介質 : | 水 |
| 形態 : | 蝶式 | 壓力環境 : | 常壓 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 二通式 | 規格 : | DN50 |
| 是否跨境貨源 : | 否 |
概述

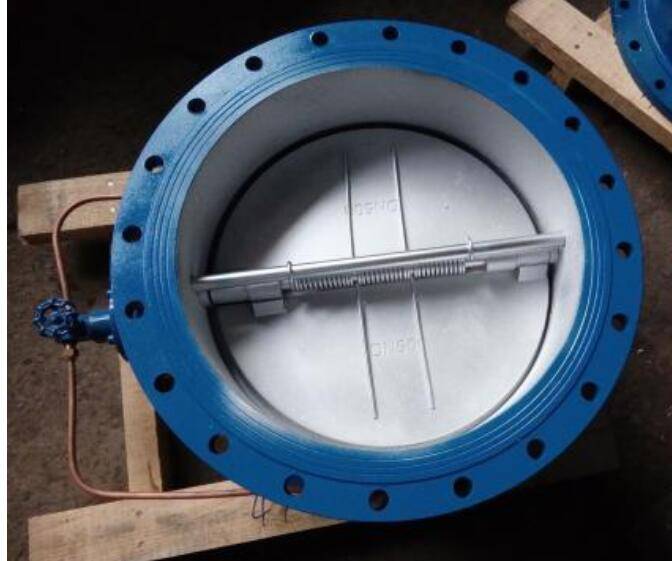

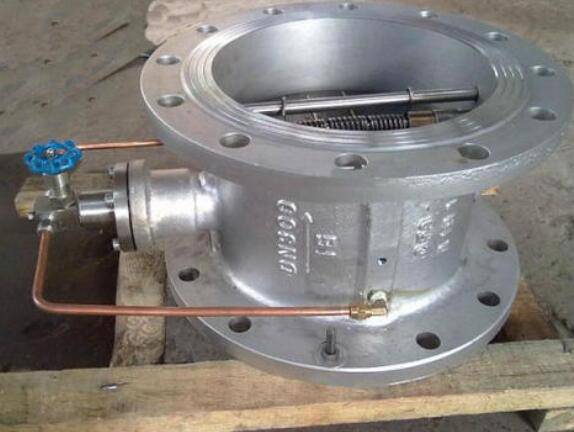

HH49型微阻緩閉蝶式止回閥適用于公稱壓力1 MPa，介質溫度≤80％的清水、污水、海水等介質管道上，以及給、排水加壓泵組上。通過本蝶式止回閥獨特的微阻緩閉裝置，能有效地防止水錘的發生，保證管路系統安全運行。
特點
由于本止回閥設有微阻緩閉裝置，能有效地防止水擊現象的發生，保證管道正常運行。
本止回閥設計結構獨特新穎，體積小、重量輕。
密封面為橡膠對金屬的軟密封，密封性能可靠。耐磨損，使用壽命長。
主要零件材料
| 閥體 | 球墨鑄鐵 灰鑄鐵 |
|---|---|
| 蝶板 | 鑄鋼 不銹鋼 |
| 閥桿 | 不銹鋼 |
| 盛扭面 | 丁睛橡膠 |
主要外形尺寸與法蘭連接尺寸
| 公稱通徑 (DN) | 產要尺寸 | 法蘭尺寸和螺栓規格 | |||
|---|---|---|---|---|---|
| 1.0MPa | |||||
| L | H1 | H2 | D1 | n-Φd | |
| 100 | 190 | 110 | 210 | 180 | 8-18 |
| 125 | 200 | 123 | 220 | 210 | 8-18 |
| 150 | 210 | 140 | 250 | 240 | 8-23 |
| 200 | 230 | 168 | 280 | 295 | 12-23 |
| 250 | 250 | 195 | 310 | 350 | 12-23 |
| 300 | 270 | 220 | 350 | 400 | 16-23 |
| 350 | 290 | 250 | 410 | 460 | 16-25 |
| 400 | 310 | 283 | 490 | 515 | 20-25 |
| 450 | 330 | 308 | 520 | 565 | 20-25 |
| 500 | 350 | 335 | 585 | 620 | 20-30 |
| 600 | 390 | 390 | 640 | 725 | 24-30 |
| 700 | 430 | 448 | 700 | 840 | 24-34 |
| 800 | 470 | 505 | 750 | 950 | 28-34 |
| 900 | 510 | 555 | 810 | 1050 | 28-34 |
| 1000 | 550 | 610 | 860 | 1160 | 28-34 |
| 1200 | 630 | 725 | 980 | 1380 | 32-41 |
