| 品牌 : | 京蝶閥門 | 型號 : | H42X |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 訂貨號 : | 19987451 | 加工定制 : | 否 |
| 貨號 : | 19987451 | 種類 : | NRVR靜音式 |
| 結構形式 : | 立式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

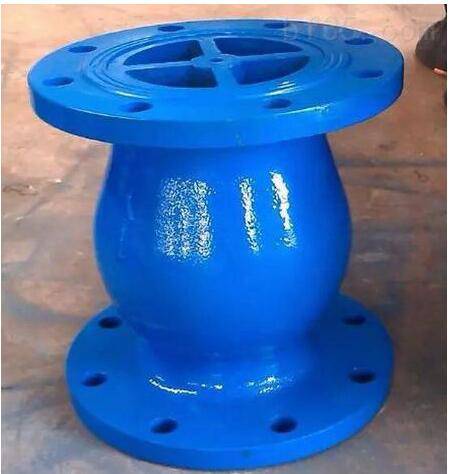

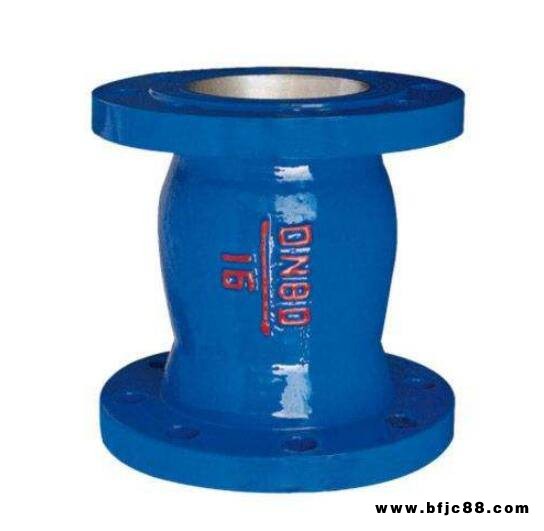

一、H42X靜音式止回閥介紹
H42X靜音式止回閥主要由閥體、閥座、導流體、閻瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計壓力損失極小。閥瓣啟閉行程很短停泵時可快速關閉防止巨大的水錘聲具有靜音關閉的特點。內螺紋鑄鐵止回閥主要用于給排水、消防、暖通系統可安裝于水泵出口處以防止倒流及水錘對泵的損害。
二、H42X靜音式止回閥主要技術參數
型號 | DRVZ-10 | DRVZ-16 | DRVZ-25Q | |
公稱壓力 | PN1.0MPa | PN1.6MPa | PN2.5MPa | |
公稱通徑 | DN50-350mm | |||
工作壓力 | 1.0 MPa | 1.6 MPa | 2.5 MPa | |
密封試驗壓力 | 1.0 MPa | 1.6 MPa | 2.5 MPa | |
殼體試驗壓力 | 1.5 MPa | 2.4 MPa | 3.75 MPa | |
主要 | 閥體、導流體 | 灰鑄鐵 | 球墨鑄鐵 | |
閥座、軸承、閥瓣、軸 | 鋁青銅或銘不銹鋼 | |||
彈簧 | 不銹鋼 | |||
三、H42X靜音式止回閥主要外形尺寸
公稱通徑 | L |
50 | 120 |
65 | 150 |
80 | 180 |
100 | 229 |
125 | 254 |
150 | 267 |
200 | 292 |
250 | 340 |
300 | - |
350 | - |
