| 品牌 : | 京蝶閥門 | 型號 : | H76W |
| 材質 : | 碳鋼 | 連接形式 : | 對夾 |
| 訂貨號 : | 49824118 | 加工定制 : | 否 |
| 貨號 : | 49824118 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 蝶式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

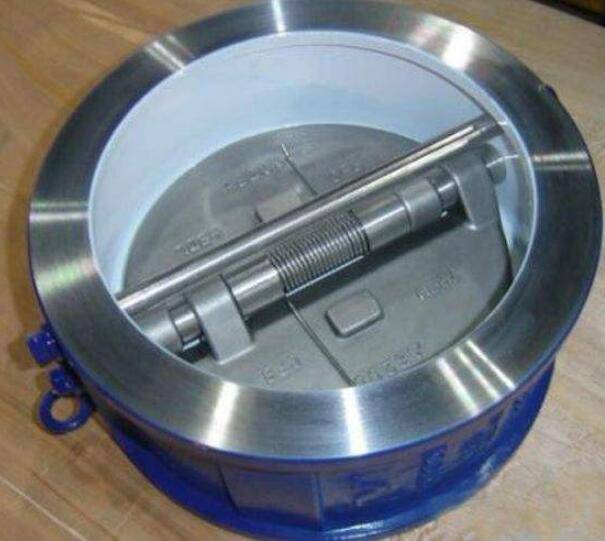

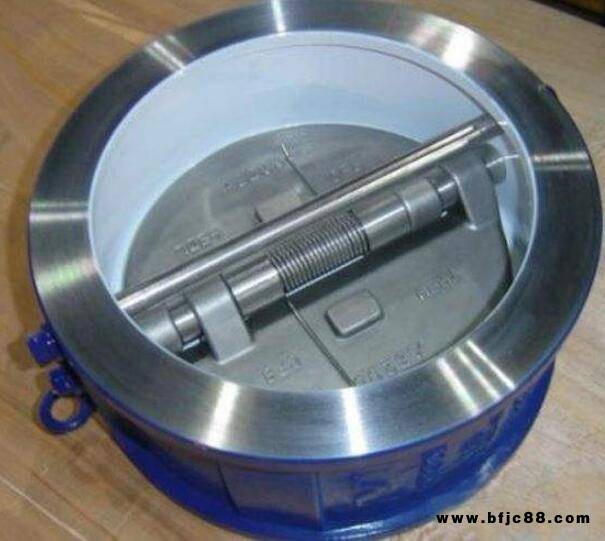

一、對夾雙瓣旋啟式止回閥--特點
?
1、水錘壓力小、閥瓣行程短、且有彈簧輔助關閉、關閥速度快。H76W與H76H型的水錘壓力只有H44H型的1/2—1/5。
2、結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利，并能大量節約材料、降低造價。H76型的結構長度只有H44H 的1/4～1／10；H76型的重量只有H44型的l／4～1／10；流體阻力小，流體阻力系數為2.6～0.7，隨著閥門口徑的增大，流體組力系數減 小。
3、可水平安裝或垂直安裝，重量輕．不必為閥門設置支座。
4、開啟壓力很小，閥瓣在很小的壓差下就能完全打開。
5、閥門為整體結構、簡單緊湊，閥門關閉時沖擊力注，水錘壓力小，閥門幫命長，可靠性高。
?
二、對夾雙瓣旋啟式止回閥--材料及主要參數
?
| 配管 法蘭 | 公稱 壓力 | 常 規 產 品 型 號 | ||||||
| JB/T74～90 GB/T9112 ～9124 HG50592 ～20614 | 1.0MPa | H76H-10C | H76W-10P | H76W-10P8 | H76W-10P3 | H76W-10R | H76W-10R8 | H76W-10R3 |
| 1.6MPa | H76H-16C | H76W-16P | H76W-16P | H76W-16P3 | H76W-16R | H76W-16R8 | H76W-16R3 | |
| 2.5MPa | H76H-25 | H76W-25P | H76W-25P8 | H76W-25P3 | H76W-25R | H76W-25R8 | H76W-25R3 | |
| 4.0MPa | H76H-40 | H76W-40P | H76W-40P8 | H76W-40P3 | H76W-40R | H76W-40R8 | H76W-40R3 | |
| 6.3MPa | H76H-63 | H76W-63P | H76W-63P8 | H76W-63P3 | H76W-63R | H76W-63R8 | H76W-63R3 | |
| 10.0MPa | H76H-100 | H76W-100P | H76W-100P8 | H76W-100P3 | H76W-100R | H76W-100R8 | H76W-100R3 | |
| 13.0MPa | H76H-160 | H76W-160P | H76W-160P8 | H76W-160P3 | H76W-160R | H76W-160R8 | H76W-160R3 | |
| 20.0MPa | H76H-200 | H76W-200P | H76W-200P8 | H76W-200P3 | H76W-200R | H76W-200R8 | H76W-200R3 | |
| 25.0MPa | H76H-250 | H76W-250P | H76W-250P8 | H76W-250P3 | H76W-250R | H76W-250R8 | H76W-250R3 | |
| 主要零 件材料 | 閥體 | WCB （A105） | ZG1Cr18 Ni9Ti | CF8（304） | CF3（304L） | ZG1Cr18 Ni12Mo2Ti | CF8M （316） | CF3M （316L） |
| 閥擗 | CF8 | CF8 | CF8 | CF3 | CF9M | CF8M | CF3M | |
| 目軸 | 2Cr13 | 1Cr18 Ni9Ti | 0Cr18 Ni9 | 00Cr19 Ni10 | ZG1Cr18 Ni12Mo2Ti | 0Cr17 Ni12Mo2 | 00Cr17 Ni14Mo2 | |
| 彈簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 00Cr17 Ni14Mo2 | 00Cr17 Ni14Mo2 | 00Cr17 Ni14Mo2 | |
| 適用工況 | 適月 介質 | 水、蒸汽 、油品等 | 等腐蝕性介質 | 強氧化 性介質 | 等腐蝕性介質 | 屎素等腐 蝕性介質 | ||
| 適用溫 度（℃） | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 | |||
