| 品牌 : | 京蝶閥門 | 型號 : | H77H |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 訂貨號 : | 49241148 | 加工定制 : | 否 |
| 貨號 : | 49241148 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 蝶式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

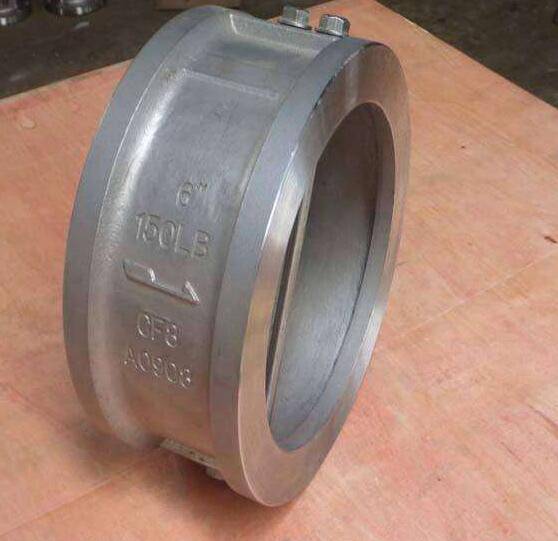

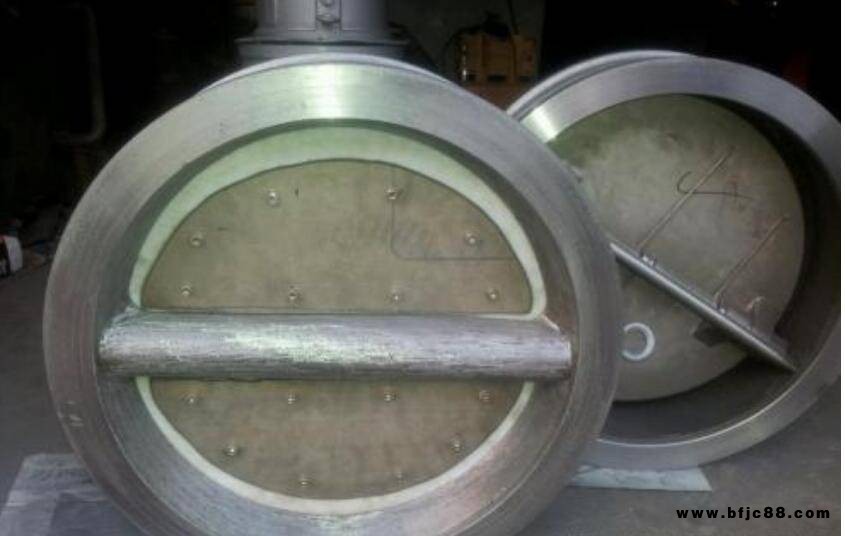

一、H77H/X/W蝶形止回閥--概述
?
H77H/X/W蝶形止回閥適用于高層建筑給水管網，有一定化學腐蝕性介質管網、安裝空間有限制的管網，還適用于污水管網。
?
二、H77H/X/W蝶形止回閥--特點
?
1、密封閥座采用多條窄帶設計，閥座直接硫化到閥體上，使密封可靠性大大提高，達到完全密封，實現零泄漏。
2、結構性能安全可靠，抗干擾性強，關閉速度快，水頭損失小。
3、結構長度短，剛性好，安裝方便。
4、主要零部件材質可選范圍寬，使用介質范圍廣。
?
三、H77H/X/W蝶形止回閥--主要技術參數
?
| 型號 | 公稱壓力 | 試驗壓力PS(MPa) | 工作溫度 (℃) | 適用介質 | |
| PN(MPa) | 殼體 | 密封 | |||
| H77H H77X H77W | 1.0 | 1.5 | 1.1 | 軟密封： 100～225 硬密封： 200～550 | 水、油品 氣體、 等 |
| 1.6 | 2.4 | 1.76 | |||
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
| 6.4 | 9.6 | 7.0 | |||
?
四、H77H/X/W蝶形止回閥--主要零件材料
?
| 零件名稱 | 材???? 料 | ||||
| H77X-10C | H77H-16C | H77Y-25I | H77W-25C | H77W-16P | |
| 閥體、蝶板 | 鑄鋼WCB | 鉻鉬鋼 | 鑄鋼WCB | lCrl8Ni9Ti | |
| 閥桿 | 2Crl3 | lCrl8N19Tl | 20r13 | ||
| 閥體密封副 | 橡膠 | 堆焊D507Mo | 堆焊硬質合金 | WCB | lCrl8Ni9Ti |
| 助關彈簧 | lCrl8N19Ti | 耐熱合金 | 1Crl8Ni9Ti | ||
