| 品牌 : | 京蝶閥門 | 型號 : | HQ45X |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 訂貨號 : | 6241158 | 加工定制 : | 否 |
| 貨號 : | 6241158 | 種類 : | SFCV橡膠瓣式 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

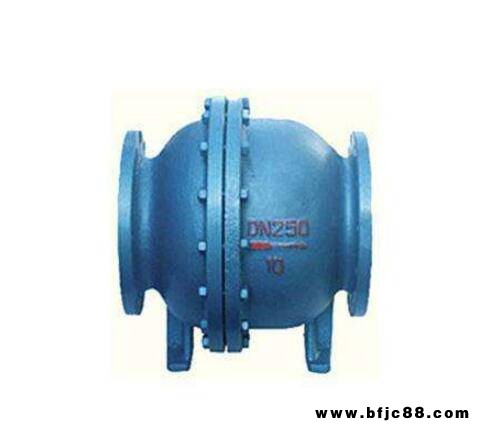

一、HQ45微阻球形止回閥介紹
HQ45微阻球形止回閥采用橡膠包皮球?yàn)殚y瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻
損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.微阻球形止回閥可用于冷水、熱水、工業及生活污水等管網的水泵
出口，防止介質倒流。
二、HQ45微阻球形止回閥用途及特點
微阻球形止回閥采用橡膠包皮球?yàn)殚y瓣，在介質的作用下可在閥體內的滑道上滾動從而打開或關閉閥門。流量大流阻損失小密封性能好消聲關閉可減小水擊波。水平或垂自安裝均可。可用于冷水、熱水、工業及生活污水等管網的水泵出口防止介質倒流。
三、HQ45微阻球形止回閥主要技術參數
型 號 | 公稱壓力 (MPa) | 殼體試驗 壓力(MPa) | 密封試驗 壓力(MPd) | 閥體材料 | 球體材料 |
HQ44 45X10 | 1.0 | 1.5 | 1.1 | 鑄鐵 | 碳鋼包膠 |
HQ44 45X16 | 1.6 | 2.4 | 1.76 |
四、HQ45微阻球形止回閥主要外形尺寸
HQ45X-10 16外尺寸 | ||||||||||||
公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 1600 | 700 | 800 | 900 | 1000 |
L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
連接尺寸 | 法蘭連接尺寸PNl 0MP0接GB421 6 4—8,4+PNl 6MP0按GB4216 5—84標準 | |||||||||||
