| 品牌 : | 京蝶閥門 | 型號 : | H41H |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 訂貨號 : | 841653321 | 加工定制 : | 否 |
| 貨號 : | 841653321 | 種類 : | SFCV橡膠瓣式 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |
產品概述:

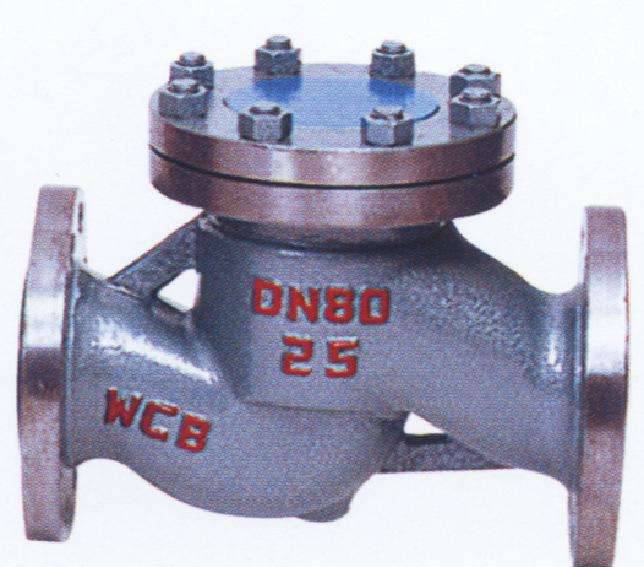

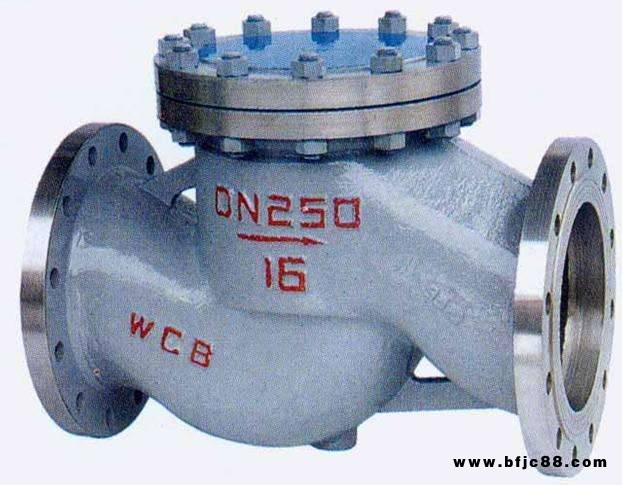

H41H/H41W/H41F法蘭升降式不銹鋼止回閥當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。
止回閥是生產過程調節系統中的重要環節之一，是控制管道內介質單向流向，阻止介質倒流的閥門類產品。嚴格按 GB12235 標準設計制造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠 . 密封性能優良。H41H/H41W/H41F法蘭升降式不銹鋼止回閥廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。具有結構簡單，動作可靠，維修方便等優點。
產品特點:
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、升降式止回閥是止回閥種類中倒流密封效果的一種。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
執行標準：
設計制造:GB/T12235
結構長度:GB/T12221
法蘭標準:JB/T79
檢驗與試驗:JB/T9092
標志:GB/T12220
供貨:JB/T7928
產品零部件材料：
| 閥體 | 閥蓋 | 閥瓣 | 閥座 | 適用介質 | 適用溫度 |
| (≤℃) | |||||
| WCB | WCB+D507Mo | WCB+D577 | 水、油品、蒸汽 | 425 | |
| ZG1Cr18Ni9Ti | 0Cr18Ni9+ | 0Cr18Ni9+ | 銷酸類 | 200 | |
| Stellite12 | Stellite6 | ||||
| ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | 、 類、混酸 | 200 | |
| ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、甲銨液、 | 200 | |
| ZG1Cr5Mo | ZG1Cr5Mo+ | ZG1Cr5Mo+ | 水、油品、蒸汽 | 550 | |
| Stellite12 | Stellite6 | ||||
性能參數：
| 公稱壓力 | 殼體材料 | 試驗壓力（Mpa） | |||||
| PN（MPa） | WCB | ZGCr5Mo（C5） | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 強度試驗 | 液體密封 | 氣體密封 |
| 1.6 | H41H-16C | H41Y-16I | H41W-16P | H41W-16R | 2.4 | 1.8 | |
| 2.5 | H41H-25 | H41Y-25I | H41W-25P | H41W-25R | 3.8 | 2.8 | |
| 4 | H41H-40 | H41Y-40I | H41W-40P | H41W-40R | 6 | 4.4 | |
| 6.4 | H41H-64 | H41Y-64I | H41W-64P | H41W-64R | 9.6 | 7.1 | |
| 10 | H41H-100 | H41Y-100I | H41W-100P | H41W-100R | 15 | 11 | |
| 適用溫度 | -29-425℃ | ≤550℃ | -40-200℃ | -40-200℃ | 超出溫度范圍，請訂貨時注明 | ||
| 適用介質 | 水蒸氣、 油品等 | 水蒸氣、 油品等 | 等 | 等 | |||
