| 品牌 : | 京蝶閥門 | 型號 : | H44X |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 訂貨號 : | 971811041 | 加工定制 : | 否 |
| 貨號 : | 971811041 | 種類 : | SFCV橡膠瓣式 |
| 結構形式 : | 蝶式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

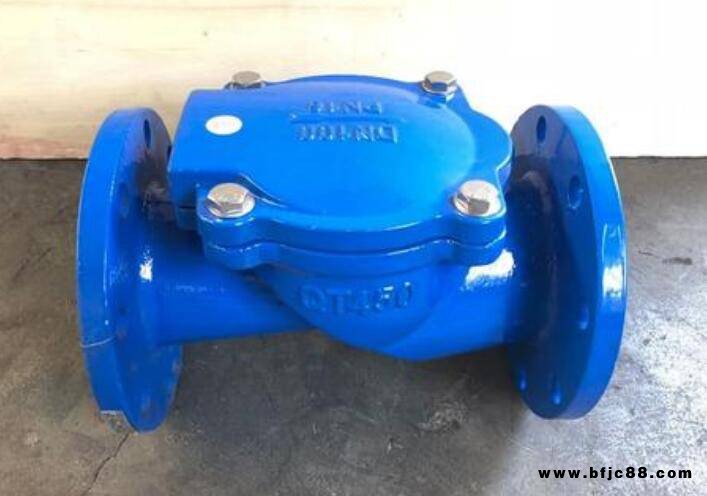

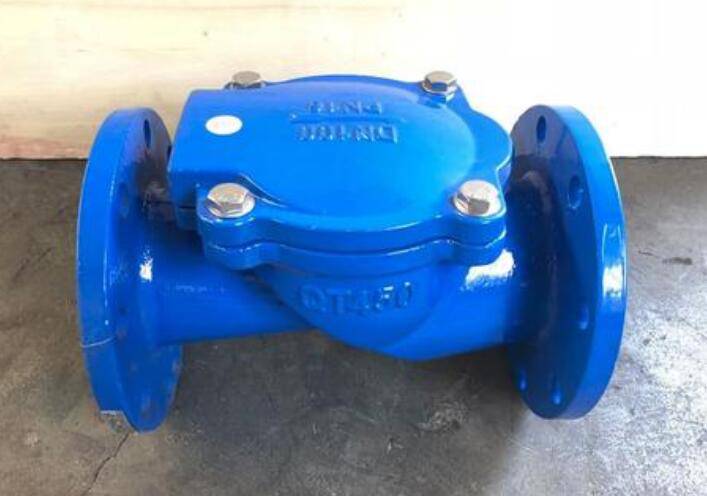

一、H44X(SFCV)型橡膠瓣止回閥介紹
H44X(SFCV)型橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底．外層披翟橡膠制成閥瓣開關壽命可達l00萬次。該閥采用全流面積式設計，具有水頭損先小，不易堆積雜物維修簡便等特性。 該閥主要適用于給排水系統可安裝于水泵出水口處以防止倒流及水錘對泵損害。滑道滾球式止回閥還可安裝在蓄水池進出水管的旁通管上以防止池水倒流至給水系統中。
二、H44X(SFCV)型橡膠瓣止回閥主要零件材料
| 零件名稱 | 閥 體 | 閥 蓋 | 閥 瓣 |
| 材料 | 鑄 鐵 | 鑄 鐵 | 鋼材+強化尼龍布 |
三、H44X(SFCV)型橡膠瓣止回閥主要規格
| 型 號 | 公稱壓力PN(MPa) | 密封試驗壓力(MPa) | 殼體試驗壓力(MPa) | 工作壓力(MPa) | 介質保溫 |
| H44X-10 | 1.0 | 1.1 | 1.5 | 1.0 | 0-80℃ |
| H44X-16 | 1.6 | 1.76 | 2.4 | 1.6 |
四、H44X(SFCV)型橡膠瓣止回閥主要外形尺寸(法蘭連接尺寸按GB4216的規定)
| 型 號 | DN | L | D | D1 | dn | n |
| H44X-10 16 | 50 | 203 | 165 | 125 | 17.5 | 4 |
| 65 | 216 | 185 | 145 | 17.5 | 4 | |
| 80 | 241 | 200 | 160 | 17.5 | 8 | |
| 100 | 292 | 220 | 180 | 17.5 | 8 | |
| 150 | 356 | 285 | 240 | 22 | 8 | |
| 200 | 495 | 240 | 295 | 22 | 8 | |
| 250 | 622 | 395 | 350 | 22 | 12 | |
| 300 | 698 | 445 | 400 | 22 | 12 | |
| 350 | 787 | 505 | 460 | 22 | 16 | |
| 400 | 914 | 565 | 515 | 22 | 16 | |
| 450 | 978 | 615 | 565 | 26 | 20 | |
| 500 | 978 | 670 | 620 | 26 | 20 | |
| 600 | 1295 | 780 | 725 | 30 | 20 |
