| 品牌 : | 京蝶閥門 | 型號 : | 300X |
| 連接形式 : | 法蘭 | 驅動方式 : | 水力控制 |
| 流動方向 : | 單向 | 訂貨號 : | 19325241 |
| 貨號 : | 19325241 | 材質 : | 球墨鑄鐵 |
| 形態 : | 柱塞式 | 公稱通徑 : | DN50 |
| 零部件及配件 : | 閥體 | 外形 : | 中型 |
| 標準 : | 國標 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 適用介質 : | 水 | 規格 : | DN50 |
| 是否跨境貨源 : | 否 |
【 產品概述 】

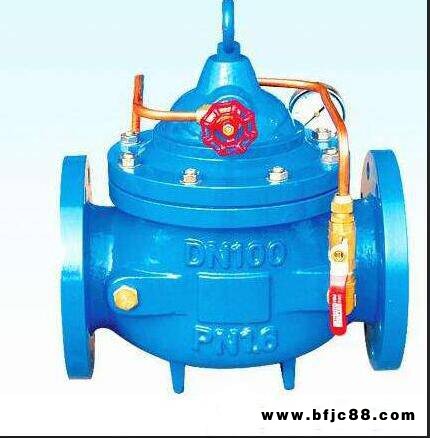

300X緩閉止回閥是安裝在高層建筑給水系統以及 其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。300X緩閉止回閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性、并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。只需操作水泵電機啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。
【 結構圖 】
【 300X緩閉止回閥主要尺寸 】
公稱通徑DN(mm) | 尺寸 | |||||
L | A1 | A | H1 | H | F | |
20 | 150 | 200 | 282 | 106 | 172 | 116 |
25 | 160 | 200 | 282 | 106 | 172 | 116 |
32 | 180 | 200 | 282 | 106 | 172 | 116 |
40 | 200 | 210 | 320 | 137 | 225 | 168 |
50 | 203 | 210 | 320 | 137 | 225 | 168 |
65 | 216 | 215 | 330 | 145 | 270 | 180 |
80 | 241 | 220 | 330 | 178 | 289 | 210 |
100 | 292 | 230 | 410 | 232 | 375 | 284 |
125 | 330 | 245 | 420 | 286 | 420 | 310 |
150 | 356 | 260 | 420 | 318 | 450 | 370 |
200 | 495 | 280 | 430 | 413 | 722 | 463 |
250 | 622 | 300 | 450 | 502 | 769 | 525 |
300 | 698 | 320 | 460 | 600 | 906 | 625 |
350 | 787 | 340 | 470 | 637 | 1480 | 705 |
400 | 914 | 360 | 480 | 677 | 1027 | 778 |
450 | 978 | 360 | 480 | 677 | 1027 | 778 |
500 | 978 | 410 | 780 | 750 | 1110 | 690 |
600 | 1230 | 456 | 888 | 850 | 1286 | 785 |
