| 品牌 : | 京蝶閥門 | 型號 : | H41T |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 法蘭 |
| 訂貨號 : | 981411 | 加工定制 : | 否 |
| 貨號 : | 981411 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態(tài) : | 柱塞式 |
| 壓力環(huán)境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規(guī)格 : | DN50 | 是否跨境貨源 : | 否 |

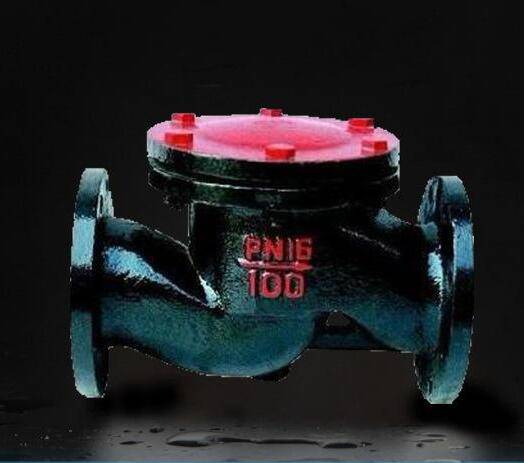

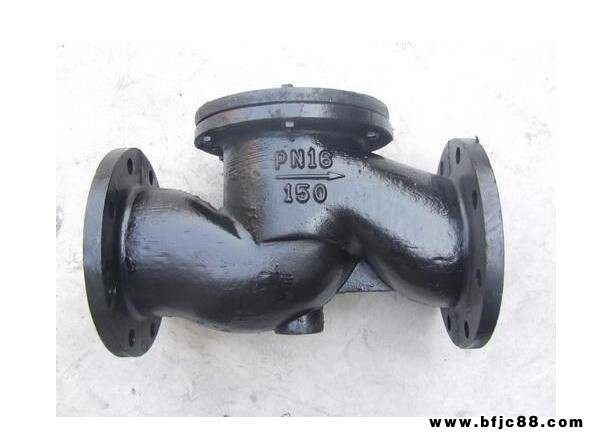

一、H41T鑄鐵升降式止回閥--概述
H41T鑄鐵升降式止回閥應用于工作溫度≤200℃的水、蒸汽介質的管路上，作防止介質逆流的單向啟閉用。
二、H41T鑄鐵升降式止回閥--性能規(guī)范
| 型號 | 公稱 壓力 | 試驗壓力 | 工作 溫度 | 通用 介質 | |
| 強度（水） | 密封（水） | ||||
| H41T-10 | 1.0 | 1.5 | 1.2 | ≤200 | 蒸汽、水 |
| H41T-16 | 1.6 | 2.4 | 1.8 | ||
三、H41T鑄鐵升降式止回閥--主要零件材料
| 零件名稱 | 材料 |
| 閥體 | 灰鑄鐵 |
| 閥蓋 | 灰鑄鐵 |
| 閥瓣 | 鑄鐵鐵加黃銅 |

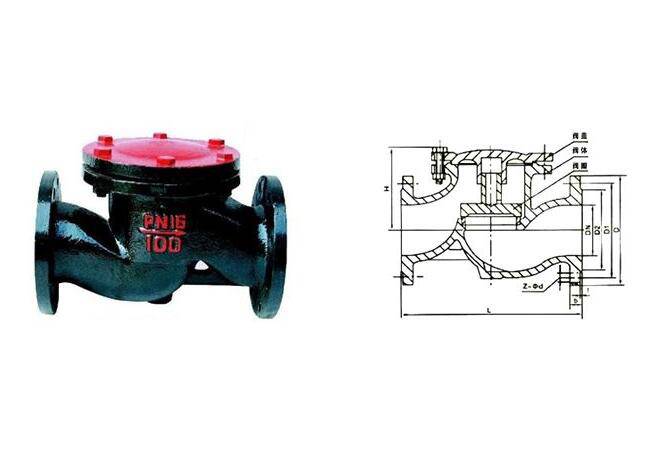

四、主要外形尺寸和連接尺寸
| 公稱通徑DN（mm） | 尺寸（mm） | 重量（kg） | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | S | ||
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 65 | 32 | 3 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 84 | 36 | 4.5 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 96 | 42 | 7 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 115 | 42 | 9.5 |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 145 | 50 | 13.5 |
| 80 | 310 | 195 | 160 | 135 | 22-2 | 8-18 | 156 | - | 24.5 |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | 170 | - | 32.5 |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 201 | - | 50 |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 238 | - | 70 |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 245 | - | |
