| 品牌 : | 京蝶閥門 | 型號 : | H14T |
| 材質 : | 球墨鑄鐵 | 連接形式 : | 螺紋 |
| 訂貨號 : | 198634681 | 加工定制 : | 否 |
| 貨號 : | 198634681 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 旋啟式 | 公稱通徑 : | DN50 |
| 適用介質 : | 水 | 形態 : | 柱塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |
| 規格 : | DN50 | 是否跨境貨源 : | 否 |

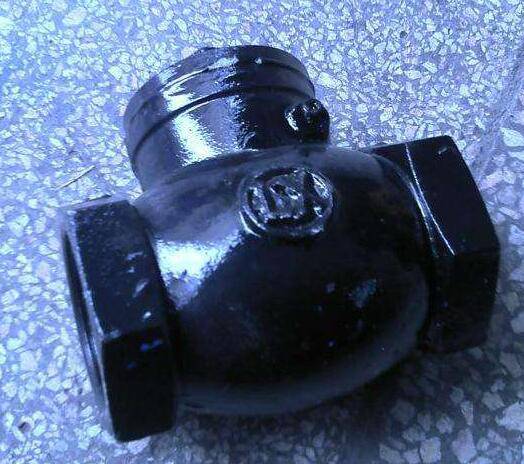

一、H14T鑄鐵內螺紋旋啟式止回閥--概述
H14T鑄鐵內螺紋旋啟式止回閥僅供防止各管路或設備上介質逆流的單向啟閉用。本產品必須平行安裝在介質管路中或設備上，介質流向與閥體所指方向一致。
二、H14T鑄鐵內螺紋旋啟式止回閥--性能參數
公稱壓力：PN1.6Mpa
適用介質：水、油、蒸汽及非腐蝕性介質
適用溫度：≤120℃
主要部件材料：灰鑄鐵
三、H14T鑄鐵內螺紋旋啟式止回閥--執行標準
執行標準：GB/T8464-1998
試驗標準：GB/T13927-1992
四、主要外形尺寸及連接尺寸
| 口徑規格 | L | L1 | G | H | S |
| 15 | 65 | 11 | 1/2 | 44 | 30 |
| 20 | 75 | 13 | 3/4 | 51 | 36 |
| 25 | 90 | 15 | 1 | 60 | 46 |
| 32 | 105 | 17 | 1-1/4 | 70 | 55 |
| 40 | 120 | 18 | 1-1/2 | 77 | 62 |
| 50 | 140 | 20 | 2 | 93 | 75 |
